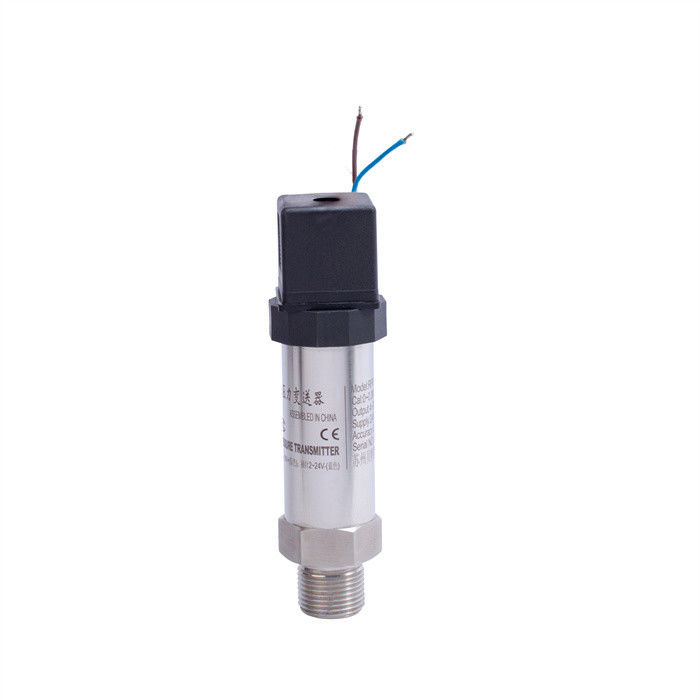

Compact druktransmitter drukomvormer drukinstrument

Circuit board-module
De schakelplaatmodule van de zender is een schakelplaat met toepassingsspecifieke geïntegreerde schakel- en oppervlakteverpakkingstechnologie.Het circuit board ontvangt het signaal van de sensor en corrigeert en lineaire hetHet uitgangsdeel van de schakelbordmodule zet het digitale signaal om in een analoog uitgangssignaal.en de HART-zender kan communiceren met de HART-handoperator of de bovenste computersoftware.
1.2.1 A/D-omzetting
De A/D-conversiecircuit maakt gebruik van een 16-bits laagvermogen geïntegreerd circuit om de analoge stroomuitgang van de demodulator om te zetten in een digitale stroom,met een vermogen van meer dan 50 W.
1.2.2 Microprocessor
De microprocessor van de zender regelt de omzetting van A/D en D/A en kan ook zelfdiagnostiek uitvoeren en digitale communicatie realiseren.een digitale drukwaarde wordt verwerkt door een microprocessor en opgeslagen als een getal om precieze correcties en omzetting van technische eenheden te garanderenBovendien kan de microprocessor ook de sensor linearisatie, bereik verhouding, demping tijd en andere functies te voltooien.
1.2.3 EEPROM-geheugen
EEPROM slaat alle configuratie, kenmerken en digitale fijne afstemmingsparameters op. Het geheugen is niet-vluchtig, dus zelfs als de stroom uit is,de opgeslagen gegevens kunnen nog steeds intact zijn om op elk moment intelligente communicatie te bereiken.
1.2.4 D/A-omrekening
D/A-conversie zet het gecorrigeerde digitale signaal dat door de microprocessor wordt verzonden om in een analoge 4-20mA-signaal en stuurt het naar de lus.
1.2Digitale communicatie
De zender wordt getest en geconfigureerd met behulp van een communicator... of via een systeem dat het HART-communicatieprotocol ondersteunt om de communicatie te voltooien.HART-protocol maakt gebruik van de industriestandaard BELL202 frequentie faseverschuiving keying (FSK) technologie, met 1200Hz of 2200Hz digitaal signaal boven het 4~20mA signaal geplaatst om communicatie te bereiken, communicatie, het frequentiesignaal op het 4~20mA-proces produceert geen interferentie.

Functionele parameter
Gebruiksmedium: vloeistof, gas en stoom.
Meetbereik: zie productcertificaat en etiket.
Uitgangssignaal: twee draden 4 ~ 20 Ma DC of een HART-nummer op 4 ~ 20 Ma DC
Wordsignaal, door de gebruiker vrij te kiezen voor lineaire of worteluitgang (differentiële druk).
Stroomvoorziening: de stroomvoorziening is 12 ~ 45VDC en de algemene werkende stroomvoorziening is 24VDC.
Belading: de maximale belastingweerstand RL van de printplaat is: RL = (Vs-12V) /0,023A,
In de formule, RL: de maximale belastingweerstand Ω, de maximale RL is 600Ω tijdens de communicatie; Vs: stroomvoorziening
Spanning V.

Bereik en nulpositie: de zender kan worden ingesteld door middel van een knop op de plaats of door HART aan te nemen
De communicator is op afstand ingesteld.
Positieve en negatieve overdracht: Differentiële drukzender: de maximale positieve overdracht is de bovengrens van het meetbereik (URL)
De maximale negatieve migratie is URL. Drukzender: Max.
De positieve overdrachtswaarde is het verschil tussen de URL en het gemeten bereik.
Absolute drukzender: de maximale positieve overdracht is het verschil tussen de URL en het gemeten bereik; zonder belasting
Migreren.
Foutwaarschuwing: het zelfdiagnostiekprogramma detecteert een fout met een analoge uitgang van 22 mA of minder
Bij een alarm van 3,9 mA kan het alarmhoog- en laagsignaal worden geselecteerd door middel van een elektronische componentenschakelaar.
Schrijfsbescherming van de zender: schakel een schakelaar aan op een elektronisch onderdeel om de configuratie van de zender te voorkomen
De verandering.
Temperatuurbereik: Elektronisch circuit: -30 ~ +85°C

Gevoelig element (gevuld met siliconeolie): -40 ~ +104°C (gevuld met inerte olie): -184 ~ +71°C
Bergingstemperatuur: -30 ~ +85°C
Starttijd: maximale demping < 2 s
Volume-absorptie: < 0,16 cm3
Damping: Elektrische demping is 0 ~ 16s, kan worden ingesteld op 0,1s interval, gevoelig element (lading
Silikonolie) natuurlijke tijd 0,2 s, range code 3 demping tijd is 0,4 s.

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
