Draadloze drukzenders voor de drukmeting van olie- en gasputten

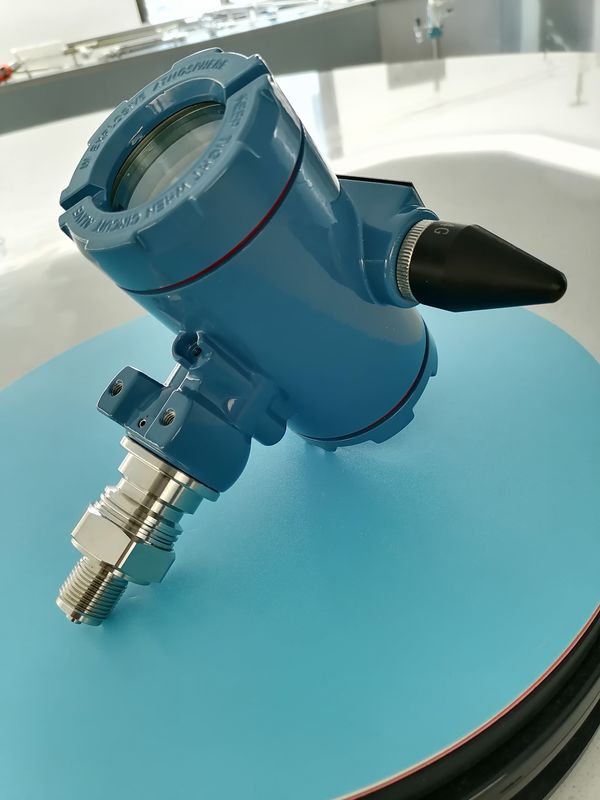

De presentatie van het productbeeld

Een draadloze drukzender is een apparaat dat wordt gebruikt om drukgegevens te meten en over te brengen.Het zendt druksignalen naar de ontvangende eind via draadloze communicatietechnologie om afstandsbewaking en gegevensoverdracht te bereikenIn vergelijking met traditionele bedrade druktransmitters hebben draadloze druktransmitters geen bedrading nodig en zijn ze flexibeler te installeren.en geschikt zijn voor gebruik in toepassingen waar bedrading niet gemakkelijk is of waar mobiele apparaten worden gebruikt.

Samenstelling van draadloze drukzender
1. **Druksensor**: detecteert de druk van het gemeten medium en zet deze om in een elektrisch signaal.
2. **Signal processing circuit**: Conditioneert en versterkt het elektrische signaal voor de transmissie.
3. **draadloze communicatiemodule**: zendt het verwerkte signaal draadloos door, zoals LoRa, Zigbee, NB-IoT, Wi-Fi of Bluetooth.
4. **Energiesysteem**: Meestal aangedreven door batterijen, en sommigen gebruiken zonne-energie of andere zelf-aangedreven methoden.
5. **Bescherming en bescherming**: Om zich aan te passen aan harde industriële omgevingen worden meestal corrosiebestendige, waterdichte en explosiebestendige behuizingen gebruikt.

Toepassingsscenario's
- **Industriële automatisering**: Geschikt voor de drukbewaking van fabrieksleidingen, opslagtanks, ketels, enz.
- **Olie- en gasindustrie**: gebruikt voor drukmeting in olievelden en gasputten.
- **Waterbehandeling en milieubescherming**: controle op waterbehandelingstoestellen en pijpleidingsdruk.
- **HVAC-systeem**: detecteert drukveranderingen in airconditioningsystemen en HVAC-systemen.
- **Smart agriculture**: waterdruk in irrigatiesystemen controleren.

Voordelen
- **Flexibele installatie**: geen bedrading vereist, waardoor tijd en kosten worden bespaard.
- **gemakkelijk onderhoud**: verminderen van reparaties als gevolg van beschadiging of slijtage van de bedrading.
- ** Remote monitoring**: ondersteunt signaaloverdracht over grote afstanden en is geschikt voor gedistribueerde monitoring.
- ** Sterke aanpassingsvermogen**: kan worden gebruikt in moeilijke omgevingen, zoals hoge temperaturen, hoge luchtvochtigheid of brandbare en explosieve omstandigheden.

Draadloze drukzenders verbeteren het intelligentieniveau van apparatuur door de combinatie van sensortechnologie en draadloze communicatietechnologie.met name op het gebied van het industriële internet van de dingen (IIoT).

Om een redelijke plaats voor de installatie te kiezen, moeten de volgende punten in overweging worden genomen:
1) Corrosieve of oververhitte media mogen niet rechtstreeks met de zender in aanraking komen;

2) Vermijd dat slag zich in de drukbuis opslaat;

3) Gebruik de drukbuis zo kort mogelijk;

4) De hydraulische hoogte in de twee drukbuizen moet in evenwicht zijn;

5) De drukpijp dient te worden geïnstalleerd op een plaats met een geringe temperatuurgradiënt en -schommelingen;

Bij het meten van de gasdruk moet een drukinducerende buis worden geïnstalleerd die is aangesloten op de procesleiding binnen een afstand van 45° van de verticale opwaartse richting.De zender dient boven de zijdelingse drukpoort te worden geïnstalleerd om het afvoeren van vloeistof in de procespijplijn mogelijk te makenBij het meten van de vloeistofdruk moet een drukinducerende buis worden aangebracht die in de horizontale richting of binnen 45° naar beneden in de horizontale richting is aangesloten op de procesleiding.De zender is onder de drukpoort aan de zijkant geïnstalleerd om het gas in de procespijplijn te laten afvoeren.

Specificatie

Het installatieproces van draadloze drukzenders is relatief eenvoudig en flexibel, maar om de meetnauwkeurigheid en de communicatiestabiliteit ervan te waarborgen, moeten de volgende factoren worden nageleefd:Er zijn enkele installatiepunten waar aandacht aan moet worden besteed.De installatiestappen en voorzorgsmaatregelen voor draadloze drukzenders zijn als volgt:

Installatiestappen

1. **Kies de plaats van installatie**
- Zorg ervoor dat de plaats van de installatie de daadwerkelijke gemeten druk weerspiegelt en vermijd dode hoeken of buigingen van de buizen.
- Kies een plaats zonder storingen en vermijd sterke elektromagnetische storingsbronnen, zoals frequentieomzetters, radiozenders, enz.
- Zorg ervoor dat het signaal soepel kan worden verzonden naar de ontvangende kant; voor langeafstandszendingen, zorg ervoor dat er niet te veel obstakels zijn.

2. ** Verbind het gemeten medium**
- Gebruik een geschikte connector om de zender aan te sluiten op de drukpijp of drukinterface.
- Zorg ervoor dat de interface goed is afgesloten om lekken te voorkomen die van invloed zijn op de meetnauwkeurigheid.
- Vermijd directe blootstelling aan sterke trillingen of drastische temperatuurveranderingen tijdens de installatie.

3. **Aandrijving en draadloze communicatieconfiguratie**
- Controleer of de batterij of de externe voeding voldoende is.
- Configureer de draadloze communicatiemodule en stel communicatieparameters in, zoals frequentie, ID-adres, gegevensoverdracht, enz.Zorg ervoor dat de communicatieconfiguratie overeenkomt met het ontvangende eind.
- Voor gevallen met explosiebestendige vereisten moet worden gewaarborgd dat explosiebestendige batterijen of stroomvoorzieningen die aan de normen voldoen, worden gebruikt.

4. ** Signaltest**
- Na voltooiing van de installatie wordt een signaaltest uitgevoerd om te bevestigen dat de gegevens normaal naar de ontvangende eindkant kunnen worden verzonden.
- de meetnauwkeurigheid van de drukzender testen en de zender kalibreren om aan de meetvereisten te voldoen.

5. ** Fix de zender **
- Gebruik passende bevestigingsbeugels of flenzen om de zender stevig te monteren om losheid te voorkomen.
- Als het buiten moet worden geïnstalleerd, is het het beste om een beschermende hoes te gebruiken om het apparaat te beschermen tegen natuurlijke factoren zoals wind en regen.

Voorzorgsmaatregelen

- ** Vermijd trillingen**: indien deze worden geïnstalleerd op een plaats met grote trillingen, moeten trillingsreducerende maatregelen worden genomen, zoals het toevoegen van trillingsreducerende pads.
- ** Regelmatig onderhoud**: Controleer het batterijvermogen van het apparaat en vervang of laad de batterij regelmatig op.
- ** Beschermingsmaatregelen**: Voor ruwe omgevingen moet de zender voorzien zijn van een voldoende hoge beschermingsgraad, zoals IP65 of hoger waterdicht en stofdicht.
- **Blikbeveiliging en aarding**: Bij installatie in gebieden met frequente bliksem, overweeg blikbeveiligingsmaatregelen en zorg voor goede aarding.
Installatievoorstellen voor speciale gelegenheden

- **Hoge of lage temperatuur omgeving**: Selecteer een zender die geschikt is voor het temperatuurbereik om schade aan de apparatuur als gevolg van hoge of lage temperatuur te voorkomen.
- **Explosieve omgeving**: Gebruik explosiebestendige draadloze drukzenders en zorg voor de naleving van de explosiebestendige normen en voorschriften.
- **Marine of corrosieve omgeving**: Selecteer een zender van corrosiebestendige materialen om de levensduur van de apparatuur te verlengen.

Een correcte installatie kan de meetnauwkeurigheid en de stabiliteit van de gegevensoverdracht van de draadloze drukzender waarborgen en de levensduur verlengen.

Productonderhoud
1Alle verbindingen van de intelligente zender kunnen niet worden losgemaakt of ontmanteld.
2. De intelligente drukzender moet voorzichtig worden geplaatst en behandeld om schade aan het diafragma en andere accessoires te voorkomen.Het moet terug naar ons bedrijf.Bij terugkeer moet u het diafragma van de zender beschermen en niet laten beschadigen tijdens het vervoer.Verpak het hele onderdeel in anti-vibratiemateriaal en stuur het terug naar ons bedrijf.

Ontpakking en volledigheid van het product
1Bij het uitpakken moet worden nagegaan of de verpakking intact is en of het model, de specificaties en het ordercontract van de zender overeenstemmen met de verpakkingslijst.Controleer of de willekeurige accessoires compleet zijn.
2. Differentiële druk / druktransmitter accessoires
● 1 exemplaar van de gebruiksaanwijzing
● 1 exemplaar van het productcertificaat
● 1 kopie van de gegevens van de fabrieksinspectie van het product
● 1 set aansluiting, bedradingsplug, bevestigingsbeugel en U-vormige kaart (optioneel)

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te starten, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: Wij ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
