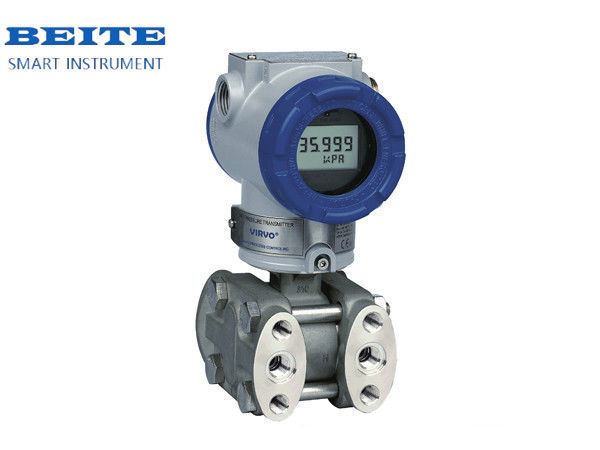

Beschrijving
RP62 is uitgerust met een microprocessor die een verscheidenheid aan druk kan meten, meerdere uitgangen en meerdere parameterinstellingen ondersteunt,en kan HART ® communicatiefuncties en andere operaties uitvoerenAfhankelijk van de gebruiksmethode kunnen drukmeting, stroommeting en vloeistofniveau meting worden uitgevoerd.
Specificatie
| Materiaal voor de procesinterface |
Procesisolatie diafragma: 316L SS, Hastelloy C-276, Monel, Tantalum |
| Procesinterface: 316SS, koolstofstaal (gegalvaniseerd), Hastelloy, Monel |
| O-ringpakking: Teflon, gefluoreerd rubber |
| Uitlaat-/afvoerklep: 316L SS, Hastelloy C-276 |
| Bolt: koolstofstaal, A286 SS (NACE) |
| Opmerking: Er zijn andere speciale anti-corrosie materialen beschikbaar voor de natte onderdelen, die onder verschillende werkomstandigheden kunnen worden gebruikt. |
| Montagebeugels |
Hoekbeugels, platte beugels, van koolstofstaal (gegalvaniseerd) of van roestvrij staal |
| vulvloeistof |
Silikonolie DC200 of CTFE (fluorolie) |
| horlogekast |
Epoxypolyesterverf, aluminiummisting met een laag kopergehalte, voldoet aan de eisen van NEMA 4X (waterdicht) en NEMA 7 (explosiebestendig), verkrijgbaar in roestvrij staal |
| procesverbinding |
1/4NPT, 1/2NPT-conversieverbinding (optioneel) |
| Bedrading |
16AWG (1,5 mm diameter) |
| netto gewicht |
4.2 kg, ongeveer 5 kg inclusief accessoires |
| Pakketgrootte |
234X185X155mm |
| Naamplaat |
met een breedte van niet meer dan 50 mm |
| Certificering van gevaarlijke gebieden |
Met een explosiebestendige en intrinsiek veilige certificering kan het worden gebruikt in klasse I, afdeling 1, groep A, B, C, D situaties en niet-ontvlambare klasse I. |
| Afdeling 2, groep A, B, C, D. ATEX-norm EEx ia IICT4, T5, T6 en EExd IICT5, T6 certificering |
Elektrische indicatoren
| Spanning |
11.9~45 VDC |
uitgangssignaal |
4~20mA DC/HART |
| HART-lastweerstand |
250 ~ 1500Ω |
Isolatie-spanning |
500 Vrms (707VDC) |
| Dempingtijd |
0.25S |
Starttijd |
5S |
Prestaties
| Precisiteit |
± 0,075% van de spanbreedte |
| (0.2URL≤Span≤URL) |
| ±[0,05+0,005x(URL/Span) ]% |
| van Span ((0.05URL≤Span<0.2URL) |
| Stabiliteit |
±0,01% volle schaal/jaar |
| Temperatuur-effect |
±[0,025%URL+0,125% Span]/28 |
| Vibratie-effect |
De frequentie op elke as is 200 Hz en de veroorzaakte fout is ± 0,05%/g van het meetbereik. |
| Effect van de spanning van de voeding |
00,005% volle schaal/volt |
| CE-certificering |
89/336/EEG, norm voor elektromagnetische compatibiliteit (EMC) |
Werkomgeving
| Parameter |
Nominale omgeving |
exploitatiegrenzen |
vervoer en opslag |
| Omgevingstemperatuur (°C) |
-40 tot 85 |
-40~91 |
-55~125 |
| Oppervlaktetemperatuur (°C) |
-40 ~ 110 |
-40 tot 125 |
-55~125 |
| Vochtigheid (% RH) |
10 tot 85 |
0 tot 100 |
0 tot 100 |
| Overspanningscapaciteit |
14 MPa, speciaal tot 21 MPa |
| Vacuümgraad (KPa) |
0 |
3.5 |
- Dat is... |
productstructuur
Kenmerken
/MULTIPLE INPUTS
Differentiële druktype (DP), meetdruktype (GP), absolute druk (AP)
/MULTIPLE OUTPUTS
4 ~ 20 mA (analoog), digitale signaaluitgang
Automatische compensatiefunctie voor omgevingstemperatuur
/Automatische compensatie
/PARAMETERINSTALLINGEN
Nul/hoeveelheid omrekening, foutmelding, eenheid omrekening, fijn aanpassing, enz.
/DIGITALE COMMUNICATIE
HART-communicatie diverse commando's 5
/ BEKENNIS
CSA,FM,ATEX,GOST6
/Feature
Hoge nauwkeurigheid: ±0,075% van de span ((±0,04% van de span))
Stabiliteit: ±0,01%/jaar
Hoge omkeertempo: 100:1
/FLEXIBILITEIT
Parameterinstelling via HART ®-protocolopdrachten
Nulpuntaanpassing (Nulpuntaanpassing)
/TROUWBELIJKHEID
Gemiddelde tijd tussen storingen van 20 jaar; continue zelfdetectiefunctie (sensor, geheugen, communicatie); automatische compensatiefunctie (compensatie van de omgevingstemperatuur,de linearisatie van de sensor-invoer); software- en hardwarefoutwaarschuwingsfunctie; configuratiebescherming: EEPROM-schrijfbescherming; CE-EMC-normen (EN50081-2, EN50082-2)
Verpakking en levering
Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
