Aanpasbare FCS200 warmte-stroomschakelaar voor temperatuur en druk

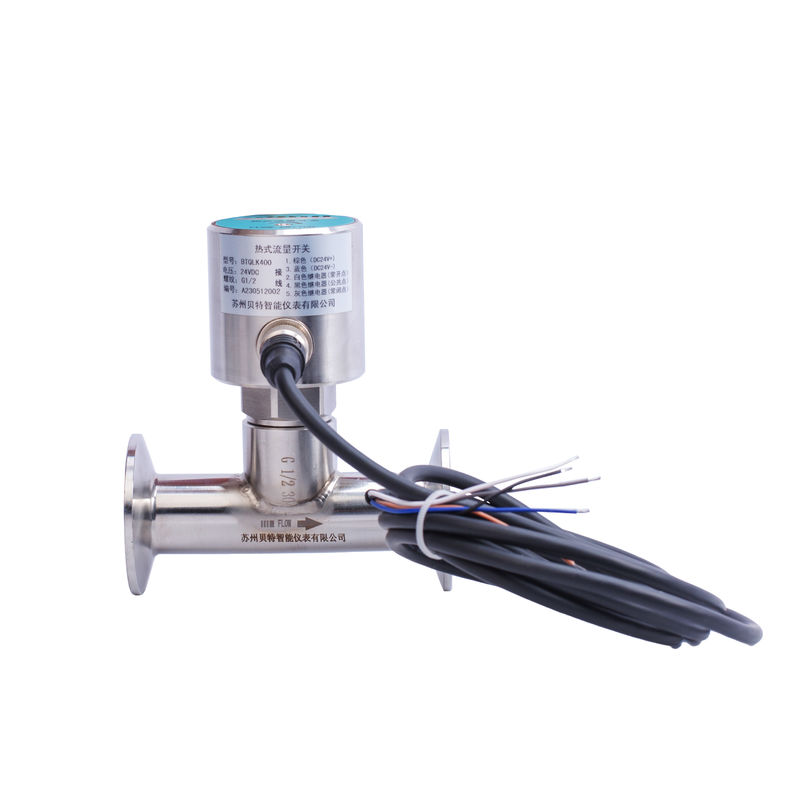

FCS200 explosiebestendige stroomschakelaar

Basisparameters
1Stroomvoorziening: 24VDC/220VAC
2.Mediumtemperatuur: -20°80°C
3Relatieve luchtvochtigheid: 5%~95%
4Nominale druk: ≤1,6Mpa
5Gasstroom: 30 m/s
6Liquid flow rate: 0 ‰ 2 m/s
7Beschermingsniveau: IP65
8. Stabilisatietijd bij aansteken: ≤ 3 minuten
9Verbindingskabel: RVV4*1.0 Buitenste diameter: 10 mm±0,5 mm
10Bevestigingsmethode: G1/2 (kan aangepast worden indien nodig)
Opmerking: de door de klant gespecificeerde temperatuur en druk moeten worden aangepast.

Werkingsbeginsel
De thermische stroomschakelaar is ontworpen op basis van het L·V·King-warmte-uitwisselingsprincipe.Men meet de gemiddelde temperatuur, en de andere metingen en wordt verwarmd; wanneer er geen middenstroom is, is het temperatuurverschil tussen de twee sondes het grootste, en wanneer er een middenstroom is,het temperatuurverschil tussen de twee sondes wordt kleinerDe grootte van het temperatuurverschil hangt af van de doorstroming van het medium: hoe groter de doorstroming, hoe kleiner het temperatuurverschil en hoe kleiner de doorstroming.hoe groter het temperatuurverschilHet verschil in temperatuur is het grootst wanneer er geen stroom is en is tegelijkertijd gerelateerd aan de thermische geleidbaarheid en vochtigheid van het medium zelf.Wanneer de doorstroming lager of hoger is dan een bepaalde ingestelde waarde, wordt de relais aangesloten of uitgeschakeld en wordt het schakelaarsignaal uitgezonden.

Installatie-instructies
De installatiemethode is weergegeven in de figuur:
Schroef de stroomschakelaar op de G1/2 aansluitingsocket die is bestemd voor de detectiepijplijn.

1. Open de verbindingsdoos, voeg de kabel door de kabel inlaat, strenger de kabel bevestiging schroeven bij de kabel inlaat, ontkoppelen van de terminal connector,het stroomkabel en de contactdraad aansluiten op de overeenkomstige aansluitingen volgens de markeringen op het aansluitblok, en voeg vervolgens de aansluiting in de vrouwelijke stopcontact.

2Nadat de bedrading is voltooid, moet u de doos dekking strakker maken en de bedrading poort bevestigen om ervoor te zorgen dat de aansluitdoos waterdicht is.

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
