Schakelaar voor thermische stroom

Beschrijving

I. Overzicht

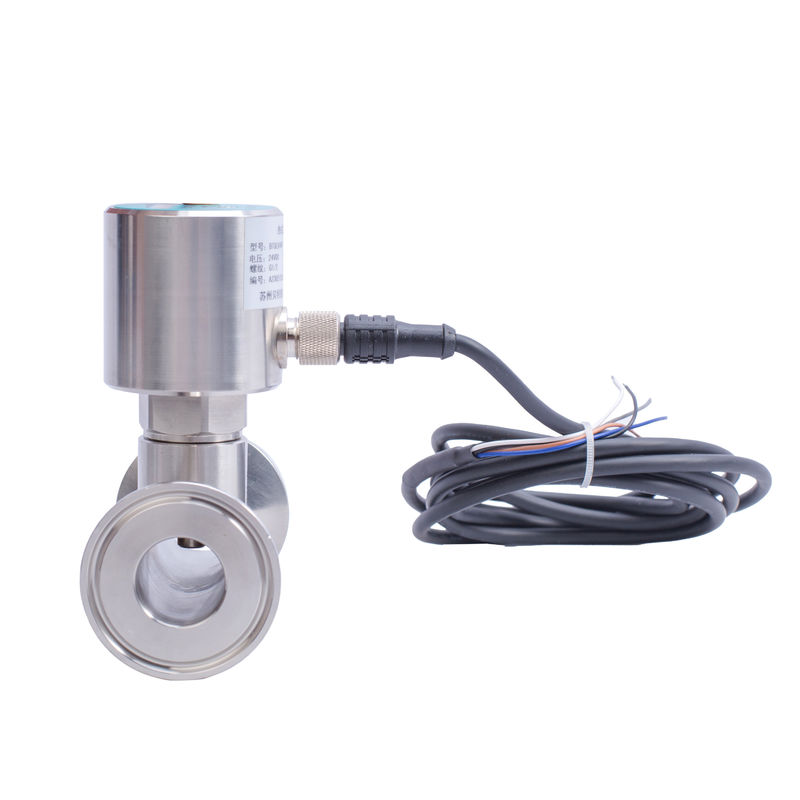

De TFS-800 is een meetinstrument dat de vloeistofstroom in de pijpleiding in realtime kan monitoren en een signaaluitgang kan geven.De schakelwaarde kan continu op locatie worden aangepast, met klein drukverlies en compacte structuur. Meerdere LED's kunnen de stroomstatus en schakelstatus in realtime weergeven.het product is geschikt voor een verscheidenheid aan eisen inzake de buisdiameter en kan worden gebruikt om de doorstroming van vloeistoffen in pijpleidingen te controlerenHet wordt veel gebruikt in de waterkrachtindustrie.industriële hydraulische industrie en andere plaatsen waar controle van de doorstroming van pijpleidingvloeistoffen vereist is.

2. Prestatieparameters

Meetbereik: 1 ̊150 cm/s (water), 3 ̊/s ̊300 cm/s (olie)

200 tot 3000 cm/s (gas)

u Werkspanning: 24±20% VDC;

u Stroomverbruik: < 90 mA;

u Signaluitgang: relais (SPDT), PNP-transistor;

Transistorkenmerken:

u Schakelspanning: 24±20% VDC;

u Schakelstroom: ≤ 1,2 A;

Relatie-kenmerken:

u Schakelspanning: ≤ 250 VAC/30 VDC;

u Schakelstroom: ≤ 3A;

u Initialisatietijd: typische waarde 8 s (2~15 s);

u Reactietijd: typische waarde 2 s (1~15 s);

u Temperatuurgradiënt: bovengrens 250°C/min;

u Beschermingsniveau: IP67

u Gemiddelde temperatuur: -20°C tot 80°C;

u Omgevingstemperatuur: -10°70°C;

u Bergingstemperatuur: -20°C tot 85°C;

u Niveaus van drukweerstand: 10 MPa;

u Proefmateriaal: 304 roestvrij staal

u Schelpmateriaal: 304 roestvrij staal

3Toepassing van het product

Het sensorcomponent en de signaalverwerkingsunit van dit product zijn geïntegreerde structuren en de instellingen voor de controle van de doorstroming worden continu aangepast.Het monitoringsbereik is gerelateerd aan de doorstromingDit product wordt gebruikt voor controlefuncties in de volgende aspecten: (1) Middelstroom/laagstroom;

(2) De aanwezigheid/afwezigheid van het medium; (3) De stroom/stationariteit van het medium.

Dit product maakt gebruik van 6 indicatorlichten van verschillende kleuren die in een rij op het paneel zijn geplaatst om de alarmstatus en de trend van de doorstroming weer te geven, en geeft signalen via een enkele relais.De betekenis van de 6 indicatorlichten is als volgt::

1 rood indicatorlicht: wanneer het aan is, is de ingestelde doorstroming niet bereikt;

1 geel indicatorlicht: wanneer het wordt ingeschakeld, wordt de ingestelde doorstroming bereikt/overschreden en begint de relais te werken;

4 groene indicatorlichten: wanneer de ingestelde stroomomvang wordt overschreden, gaan ze in volgorde aan. Hoe meer lichten aan, hoe groter de stroomomvang. Wanneer de stroomomvang afneemt, gaan ze in omgekeerde volgorde uit.

4. Uiterlijkstructuur en elektrische definitie

De stroomschakelaar gebruikt de verbindingsmethode van de kabel of van de connector.

Tekening van de structurele afmetingen:

Elektrische definitie: M12*1 vliegtuigstop

Tabel 1 Definitie elektrisch

Bedradingsdiagram
- Ik weet het niet.

5Installatie van het product

1Bij de installatie van het product moet de sonde volledig ondergedompeld worden in de vloeistof.zorg ervoor dat u de juiste methoden gebruikt om te voorkomen dat de sonde tegen de onderstaande buiswand wordt geduwd.

2Wanneer de vloeistof de pijp niet volledig kan vullen, moet het product aan de onderkant van de pijp worden geplaatst (figuur 3).

3Als er mogelijk sediment in de buis zit, moet het product aan de zijkant van de buis worden geïnstalleerd, horizontaal worden geïnstalleerd (figuur 4), en moeten lucht en sediment worden vermeden.

4Bij de installatie van het product op een rechte buis, die niet in een bocht of kruising ligt, mag de lengte van de rechte buis niet minder zijn dan 4 maal de diameter van de buis.

6. Aanpassing van het product

Na de installatie van het product op de pijp moet u de draden aansluiten volgens de elektrische aansluiting.Zet de stroom aan en wacht tot het product 2 minuten stabiel werkt voordat u begint met het instellen.

Zoals afgebeeld op figuur 5, schroef de stofdichte schroef aan de bovenkant van het product los en u ziet het instelpunt van de potentiometer.Sta aan het uitlaatpunt van het product en draai met behulp van een schroevendraaier met een vlakke kop het instelpunt van de potentiometer in de richting van de klok. Het indicatorlampje gaat van links naar rechts. Het licht gaat in volgorde op en uit. Voor verschillende toepassingen volgt u de onderstaande stappen om het aan te passen.Indien het aanpassingseffect op een bepaald moment niet bevredigend is, kunt u de aanpassing meerdere malen herhalen.wacht tot de vloeistof 15 tot 30 seconden stabiel stroomt voordat u de potentiometer instelt telkens wanneer de doorstroming verandert.

●Media-stroom/afnemende stroom

1. Een lagere grensstroom of een standaardstroom die lager is dan de gestelde monitorstroom vaststellen;

2Stel de potentiometer zo in dat de rode LED aanvalt;

3. Herstellen van de stroom die moet worden gecontroleerd, maken van het medium stroom op de stroom die moet worden gecontroleerd,en de potentiometer zo instellen dat het gele indicatorlicht en ten minste één groen indicatorlicht aan zijn.

●Media is stil/stroomt

Stel de potentiometer zodanig in dat wanneer het pijpleiding medium niet stroomt, het rode indicator licht zal oplichten.het gele en ten minste één groen indicatorlicht branden.

●Media bestaat/bestaat niet

Stel de potentiometer zodanig in dat wanneer er geen medium in de pijplijn is, het rode indicatorlicht aan gaat.het gele en ten minste één groen indicatorlicht zullen branden.

7Voorzorgsmaatregelen

Lees deze handleiding zorgvuldig voor gebruik en maak de juiste bedrading volgens de elektrische aansluiting van het product.

Voordat de voeding wordt aangesloten, moet u ervoor zorgen dat de voedingsspanning binnen het voedingsbereik van het product ligt.

Let op de richting en de wijze van installatie van het product.
