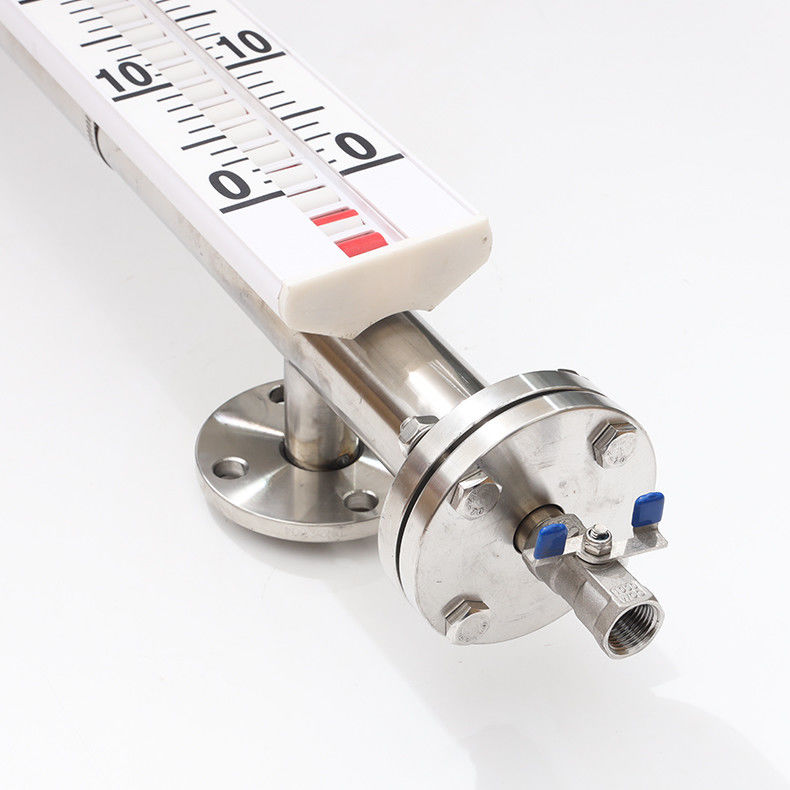

Magnetische flap vloeistofniveaumeter Vloeistofniveau meettoestel

 UZ-AF-magnetische zweefvlakmeter

Beschrijving
Zoals in de figuur wordt weergegeven, wordt de magnetische zweefvlakmeter ontwikkeld op basis van het drijfvermogen en de magnetische koppeling.de drijver in de hoofdbuis van de niveausmeter stijgt of daalt ookHet magnetische staal in de drijver wordt via een magnetische koppeling overgebracht naar de flip-column indicator, waardoor de rode en witte flip-columns omdraaien.de flip kolom flipt van wit naar roodDe rode en witte grens van de indicator is de werkelijke hoogte van het gemiddelde niveau in de container.de indicatie van het vloeistofgehalte realiseren.

Basisparameters
Meetbereik: (200-25000) mm
Precisiteit: 10 mm
Gemiddelde temperatuur: ≤ 450°C
Werkdruk: ≤ 32 MPa
Gemiddelde dichtheid: ≥ 0,45 g/cm3
Gemiddelde viscositeit: ≤ 0,4 Pa·S
Verbindingsflens: GB9119-2000 standaard, kan ook worden aangepast volgens de werkelijke eisen van de klant.
Opmerking: Wanneer de installatie van de niveaumeter wordt beïnvloed door de omgeving, moet de ruimtelijke positie L1≤300 mm duidelijk worden vermeld bij de bestelling.


ontwaken principe
De UHZ/C-serie magnetische vloeistofniveaumeter is gebaseerd op het principe van drijfvermogen en magnetische koppeling. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). 180°C draaien en wit weergeven) om het doel te bereiken van het meten en weergeven van de positie van het gemeten vloeistofgehalte.UHZ/C serie magnetische flip kolom vloeistof niveau meter heeft een holte die de drijver kan huisvestenHet vormt een verbinding met de container door middel van flenzen of andere interfaces.de binnenkant van de holte Het vloeistofgehalte is op dezelfde hoogte als het vloeistofgehalte in de container, dus de drijver in de holte zal stijgen en dalen met de stijging en daling van het vloeistofniveau in de container; we kunnen het vloeistofniveau op dit moment niet zien, dus we hebben een drijver buiten de holte geïnstalleerd.Een flip-column displayToen we de drijver maakten, installeerden we een magnetisch staal op de verbinding van de drijver die zinkt in de vloeistof en het drijvende deel.het magnetisme wordt via de schelp overgedragen aan de flipkolom. Display, druk de magnetische flip kolom om te draaien 180°; aangezien de magnetische flip kolom is een cilinder bestaande uit twee halfcilinders, rood en wit,de kleur buiten het scherm richting de flip kolom zal veranderen na het omdraaien van 180° (rood onder het vloeistofniveau, wit boven het vloeistofniveau) ), de verbinding van de twee kleuren is de hoogte van het vloeistofniveau.De afstand tussen de twee magnetische flip kolommen is 10 mm of 20 mmWit en rood worden gebruikt voor het gas- en het vloeibare deel.U kunt ook kiezen voor het onderste deel wit om het vloeibare deel aan te geven en het bovenste deel rood om het gas aan te gevenHet snijpunt van rood en wit is de grens tussen de vloeibare en de gasfase.Deze vloeistofspiegelmeter kan ook worden gebruikt voor het meten van de interfaces tussen twee media met verschillende dichtheden.
De UHZ/C-serie magnetische flip kolom vloeistofspeilmetercontrole is gebaseerd op de magnetische flipplaat vloeistofspeilmeter en voegt een magnetische schakelaar toe.het magnetische schakelaarsignaal kan worden gebruikt om het vloeistofgehalte te regelen of te alarmerenHet transmissie-type is een 4~20mA transmissie sensor toe te voegen op basis van de magnetische flip kolom vloeistof niveaumeter.de veranderingen in het vloeistofgehalte worden via de transmissiesensor naar de controlekamer verzonden;, kabels en instrumenten om afstandsbediening te bereiken.

Specificatie

Productkenmerken van de UHZ/C-serie magnetische flipkolom vloeistofspeilmeter
De natte delen van de UHZ/C-serie magnetische flipkolomniveaumeter zijn gemaakt van 321, 316, 316L, 304, 321 beklede PTFE (polytetrafluorethyleen), PVC, PP en andere materialen.De werking is stabiel en betrouwbaar.Dit product voldoet aan HG/T2742-95, flens voldoet aan HG/20592-97.
1Het ontwerp is eenvoudig, compact, robuust en betrouwbaar, heeft een lange levensduur, is onderhoudsvrij en kan vele jaren buiten worden geïnstalleerd en gebruikt.
2. De meetbuis is volledig geïsoleerd van het onderdeel voor het weergeven van het vloeistofniveau, de vloeistofniveauzender en de alarmschakelaar wat de druk en de gasweerstand betreft;
3Een breed werkdrukbereik, drukweerstand ≤ 16 MPa;
4. breed werktemperatuurbereik, gewoon type ≤ 350°C,
Verwijderingsband ≤ 80°C, corrosiebestendige band ≤ 120°C
5. Op grote schaal gebruikt voor het meten van het niveau van zeer corrosieve, brandbare, explosieve, giftige en andere vloeistoffen;
6Elk model kan worden uitgerust met één of meerdere alarmschakelaars voor het automatisch alarmeren van hoge en lage vloeistofniveaus.
7Elk model kan worden uitgerust met een optionele 4-20mA vloeistofniveau sensor om te bereiken centraal afstandsmeting en controle.
UHZ/C serie magnetische flip kolom vloeistof niveau meter producten zijn van toepassing op
UHZ/C serie magnetische flip kolom niveau meter kan op grote schaal worden gebruikt in verschillende vloeistofopslagtanks, opslagtanks, vloeistofopslag zwembaden, reactietanks, fermentatietanks, enz. in aardolie, chemische,olievelden- olieproducten, vloeibaar gas, vloeibare ammoniak, sterke zuur- en alkalische vloeistoffen, ketelvaten van elektriciteitscentrales, ontwarmers, afvoertanks, terugvoerwatertanks,hoog- en laagdrukverwarmers, condensatoren, verdampers en andere drukvaten met 321, 304, 321+ bekleed (F46, F4, PTFE), 316, 316L, PVC, PP compatibele vloeibare medium vloeistofniveau,meting en weergave van het vloeistofoppervlak en twee verschillende mediasinterfacesEr is een verscheidenheid aan installatievormen voor gebruikers om uit te kiezen om zich aan te passen aan de vereisten van verschillende gelegenheden en omgevingen.intrinsiek veilig en explosiebestendig, kan voldoen aan de vereisten van verschillende gebruiksgevallen.
UHZ/C-serie magnetische flipkolom vloeistofspeilmeter extra functiemogelijkheden
Om aan de behoeften van verschillende gelegenheden en omgevingen te voldoen, kunnen de volgende opties worden toegevoegd:
1. Elk model kan worden uitgerust met een optionele passieve zelfhoudende ON/OFF alarmschakelaar om automatische bediening of alarm van hoge en lage vloeistofniveaus te realiseren;
2Elk model kan worden uitgerust met een optionele 4-20mA vloeistofniveau sensor om te bereiken centraal afstandsmeting en controle.
3Het afvoerventiel aan de onderkant van de vloeistofniveaumeter vergemakkelijkt het afvoeren tijdens het gebruik.

- Ik weet het niet.

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
