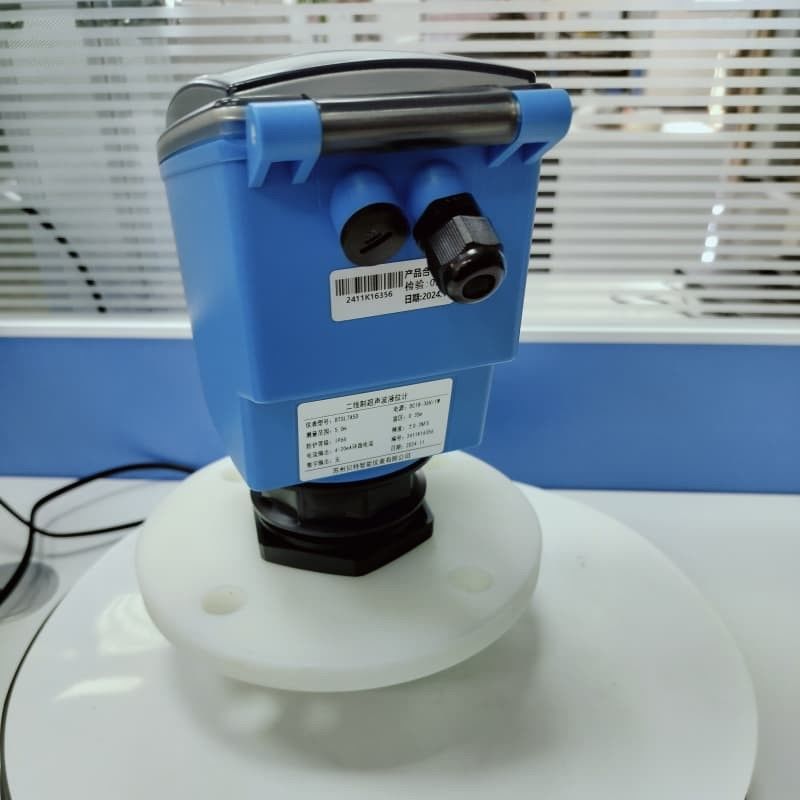

Hoogwaardige ultrasone vloeistofspeilmeter

De twee-draad ultrasone niveaumeter is een veelgebruikt meetinstrument voor het niveau van vloeistoffen. De technische parameters kunnen variëren afhankelijk van de fabrikant en het model,maar bevatten over het algemeen de volgende hoofdaspecten::

1. **Meetbereik**
- Het meetbereik van het vloeistofgehalte bedraagt gewoonlijk **0,3~30 meter** en het specifieke bereik is afhankelijk van het model en het toepassingsscenario.

2. ** blinde zone **
- Gewoonlijk **0,2~0,5 meter**, wat het bereik aangeeft dat niet effectief bij de sonde kan worden gemeten.

3. ** nauwkeurigheid **
- De meetnauwkeurigheid bedraagt in het algemeen **±0,5%~±1%** of hoger, afhankelijk van de kwaliteit van de apparatuur en de kalibratie status.

4. ** Resolutie **
- Gewoonlijk **1 mm** of minder, wat het minimale veranderingswaarnemingsvermogen van het vloeistofniveau bepaalt.

5. ** Werkspanning**
- Twee-draad ontwerp, de stroomtoevoerspanning is meestal **DC 24V**, en de stroomtoevoer en signaaltransmissie delen twee draden.

6. ** Uitgangssignaal**
- algemeen analoge signaal van 4 tot 20 mA, dat rechtstreeks aan het PLC- of DCS-systeem kan worden aangesloten.
7. **Temperatuur van de werkomgeving**
- -20 °C ~ 60 °C of een groter temperatuurbereik, afhankelijk van het materiaal en het ontwerp.
8. ** Beschermingsniveau**
- Gewoonlijk **IP65~IP68**, geschikt voor vochtige of stoffige omgevingen.

9. ** Verzendfrequentie**
- Gewoonlijk **20~200 kHz**, kiezen verschillende frequenties om zich aan te passen aan het soort vloeistof volgens het toepassingsscenario.

10. **Methode van installatie**
- Ondersteunt meerdere installatiemethoden zoals draad, flenst, muurhanging, enz. om aan de behoeften van verschillende scenario's te voldoen.

11. **Materieel**
- de sonde en de schelp zijn voornamelijk gemaakt van corrosiebestendige materialen (zoals polypropyleen, PVDF, roestvrij staal),geschikt voor complexe omgevingen zoals de chemische industrie en milieubescherming.
12. ** Meetmedium**
- Kan worden gebruikt voor vloeibare media zoals schoon water, rioolwater, olie, enz. Sommige modellen ondersteunen de meting van poeder of vaste deeltjes.

13. **Andere parameters**
- ** Reactietijd**: meestal 1 seconde of korter.
- **Anti-interferentie vermogen**: Verbeterd ontwerp om zich aan te passen aan complexe elektromagnetische omgevingen.
- **Communicatieinterface (optioneel) **: Sommige modellen ondersteunen HART-protocol of MODBUS-communicatie.

Als er een specifiek model is, kunt u de gedetailleerde parameters verder bevestigen!

Geavanceerd twee-draad ontwerp voor industriële automatisering met ultrasone vloeistof niveaumeter

De twee-draad ultrasone niveaumeter is een instrument dat wordt gebruikt om het niveau van vloeibare of vaste materialen te meten.materiaalbewaking en milieubeheerHet werkingsprincipe is om het tijdsverschil van de ultrasoongolfverspreiding in het medium te gebruiken om het vloeistofgehalte te bepalen.Het apparaat berekent de hoogte van de vloeistof of de accumulatiehoogte van het materiaal door ultrasone signalen uit te zenden en gereflecteerde signalen te ontvangen.


Beschrijving

De ultrasone vloeistofspiegelmeter is een digitaal vloeistofspiegelinstrument dat wordt bestuurd door een microprocessor.De geluidsgolf wordt door het vloeistofoppervlak gereflecteerd en door dezelfde sensor of ultrasone ontvanger ontvangenHet wordt omgezet in een elektrisch signaal door middel van een piezo-elektrisch kristal of een magnetostrictief apparaat, en wordt verzonden en ontvangen door de geluidsgolf.tijd om de afstand van de sensor tot het oppervlak van de te meten vloeistof te berekenenDoor de niet-contactmeting is het meetmedium vrijwel onbeperkt en kan het op grote schaal worden gebruikt om de hoogte van verschillende vloeibare en vaste materialen te meten.

Multi-impuls laagspannings meerpunts zendcircuit, dubbel-gebalanceerde geluidsonderdrukking meerpuntsontvangcircuit
Het verbetert de betrouwbaarheid van het instrument, lost het probleem van onnauwkeurige metingen van ongelijke materiaalniveaus op en verbetert het vermogen tegen interferentie aanzienlijk,waardoor het stabiel kan werken in de buurt van de zendtoren van het substation.
Automatische stroomregeling, sterktecontrole, temperatuurcompensatie.
De detectietechnologie van Yingling en de rijke softwarefuncties zijn geschikt voor verschillende complexe omgevingen.
De technologie voor het berekenen van de golfvorm verbetert de meetnauwkeurigheid van het instrument.
De interferentie-echo-onderdrukkingsfunctie zorgt voor de authenticiteit van de meetgegevens.
16-bits D/A-conversie verbetert de nauwkeurigheid en resolutie van de huidige output.
De sensor is gemaakt van tetrafluoroethyleen en kan in verschillende corrosieve situaties worden gebruikt.
Meerdere uitgangsvormen: programmeerbare relaisuitgang, hoge precisie 4-20mA stroomuitgang, Rs-485 digitale communicatie-uitgang, gesplitste ultrasone vloeistofspanning.


Specificatie

Hoofdparameters van de geïntegreerde ultrasone vloeistofspiegelmeter

Hoofdparameters van een corrosiebestendige sensorbehuizing met een ultrasone vloeistofspiegelmeter

Technische indicatoren

Installatieprincipe
Wanneer de ultrasone vloeistofspiegelmeter werkt, worden door de omvormer (sonde) hoogfrequente geluidsgolven uitgezonden en worden deze door het oppervlak van het gemeten object (wateroppervlak) gereflecteerd.De gebroken gereflecteerde echo wordt door dezelfde transducer (sonde) ontvangen en omgezet in een elektrisch signaal. De tijd tussen de pulsoverdracht en de ontvangst (de bewegingstijd van de geluidsgolf) is evenredig met de afstand van de transducer tot het oppervlak van het voorwerp.De relatie tussen de transmissieafstand van de geluidsgolf S, de geluidssnelheid C en de transmissietijd T kunnen worden uitgedrukt met de formule: S= CXT /2
Bij de installatie van een ultrasone vloeistofspiegelmeter moet rekening worden gehouden met het probleem van de blinde zone van de ultrasone vloeistofspiegelmeter.de ultrasone zender kan het vloeistofgehalte niet metenDaarom moet bij de bepaling van het meetbereik van de ultrasone vloeistofspiegelmeter een marge van 50 cm worden gelaten.de zond van de zender moet hoger zijn dan het maximale vloeistofgehalteAlleen op deze manier kan de nauwkeurige bewaking van het vloeistofniveau en de veiligheid van de ultrasone vloeistofspiegelmeter worden gewaarborgd.
Bij daadwerkelijk gebruik werd de vloeistofspiegelmeter door slechte installatie overwegingen ondergedompeld in water, waardoor de vloeistofspiegelmeter volledig beschadigd raakte.
Kenmerken van de SGM-ultrasoonniveaumeter
Het is goedkoop, klein en lichtgewicht en kan worden gebruikt voor de niet-contactniveau-meting van vloeistoffen en bulk vaste stoffen in de voedingsmiddelen-, chemische, halfgeleider- en andere industrieën.en kan worden gebruikt voor afstandsniveaubewaking en pompbesturing.
Er dient aandacht te worden besteed aan de mechanische installatie: de installatie moet loodrecht zijn op het oppervlak van het te meten voorwerp en mag niet worden gebruikt voor het meten van schuimvoorwerpen.en te voorkomen dat het op een afstand van minder dan de blinde zone afstand van het oppervlak van het gemeten voorwerp (blinde zone) wordt geïnstalleerd(bv. voor elk product een standaard die bij het product bekend is), moet worden aangenomen dat de balk blokkerende materialen vermijdt en niet aan de vulmond en de containerwand voldoet.Bij het detecteren van grote vaste voorwerpen, moet de oriëntatie van de sonde worden aangepast om de meetfouten te verminderen.

Catalogus

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
