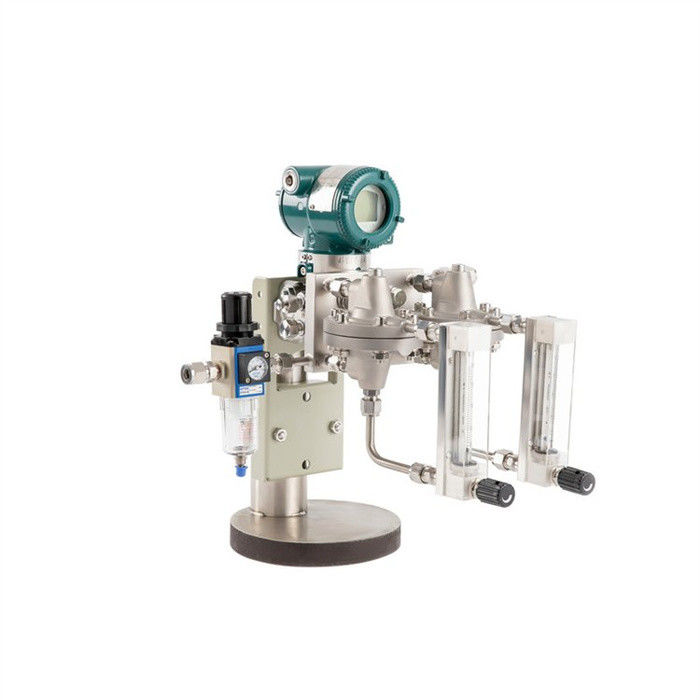

Stroommetingsapparaat stroomconstante uitslag

Toepassing van het product

Naast het vermogen om het niveau van schone vloeistoffen te meten, is de bubbelniveaumeter (luchtblaasniveaumeter) meer geschikt voor corrosieve corrosieve vloeistoffen, vloeistoffen met een hoge viscositeit,vloeistoffen die gevoelig zijn voor kristallisatieMeting van het vloeistofgehalte en van bepaalde fluïde bedmateriaalgehalten en van het materiaalgehalte bij de polymerisatie.Vooral geschikt voor chemische vezels, chemische industrie en andere industrieën.

 Beginsel

Het beginsel van het meten van het niveau van de blaasvloeistof is: een blaaspijp in een open bak plaatsen en de lucht of inert gas (zoals stikstof) als gasbron door een filter filteren. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inletDe zuivere lucht wordt vervolgens in de vloeistof geblazen om te worden gemeten via de floatstroommeter, de constantstroomklep en de luchtbluspijplijn.en de doorstroming wordt ingesteld door de doorstroming regulerende klep op de drijvende stroommeterDe constante gasstroom ontsnapt uit de onderste poort van de in de vloeistof geplaatste blaasbuis, bubbelt en wordt door de vloeistof in de atmosfeer afgevoerd.Wanneer er sporen van luchtbelletjes (ongeveer 25~160 L/H) uit de onderkant van de blaaspijp worden afgevoerd (vanwege de sporen van luchtbelletjes en de lage gasstroom), kan het luchtverlies langs de weg in de blaaspijp worden genegeerd, zodat de luchtdruk in de blaaspijp bijna gelijk is aan het vloeistofniveau statische druk is gelijk),dus de drukwaarde die wordt weergegeven door de differentialdrukzender weerspiegelt het vloeistofgehalte.

  Kenmerken

Het vloeistofniveau-metingssysteem bestaat uit een luchtblaasapparaat en heeft geen bewegende onderdelen.

Montage met één meter, montage met een paneel, optionele monokanaal-, dubbelkanaal- of meerkanaalconstructie.

De structuur is compact en robuust en de voor de meting benodigde hoofdonderdelen kunnen voor een gemakkelijke installatie en onderhoud op één paneel worden geïntegreerd.

Volledige mechanische structuur, goede afdichting, laag falen en weinig onderhoud.

Ontfoutingsstappen van luchtblazende vloeistofniveaumeter

(1) Na de installatie ter plaatse van de luchtblaasinstallatie, de drukverschaffer en de luchtblaasbuis zijn voltooid.de luchtdichtheid van het gehele luchtblussysteem moet worden gewaarborgdEen lek in het luchtblussysteem zal grote fouten in de meetresultaten veroorzaken.

(2) De gebruiker schakelt eerst de stroomtoevoer van de drukdifferentiële zender aan en observeert of de aanwijzingswaarde van de drukdifferentiële zender nul is.Als het niet nul is, stel het nulpunt van de differentialdruk (druk) zender in.

(3) Open de inlaat- en uitlaatkleppen van de luchtbron op het paneel van de luchtblaasmachine.de uitgangsdruk van het drukverlagend klep op 0 instellen.2-0.4 MPa en de luchtblaasstroom tot 30 L/H. Let op het verschil. Controleer of de aanwijzingswaarde van de druk (druk) zender nul is.

(4) De blaaspijp wordt in het te meten medium geplaatst.waarnemen of de overeenkomstige relatie tussen de aanwijzingswaarde van de drukdifferentieel (druk) zender en het vloeistofniveau consistent is en of de uitgang stabiel isControleer of het gasvolume geschikt is en of de overeenkomstige relatie tussen de drukverschil (druk) van de zender en de verandering van het vloeistofniveau normaal is.het kan in gebruik worden genomen.

Parameterinstelling van luchtblaasende vloeistofspiegelmeter

(1) Luchtbrondruk: 0,4-0,8 MPa

(2) Uitgangsdruk van de drukverlagende klep: 0,2-0,4 MPa

(3) Aanbevolen luchtblaasstroom: 20~160 L/H (de juiste stroom moet worden gekozen op basis van de werkomstandigheden op het terrein)

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
