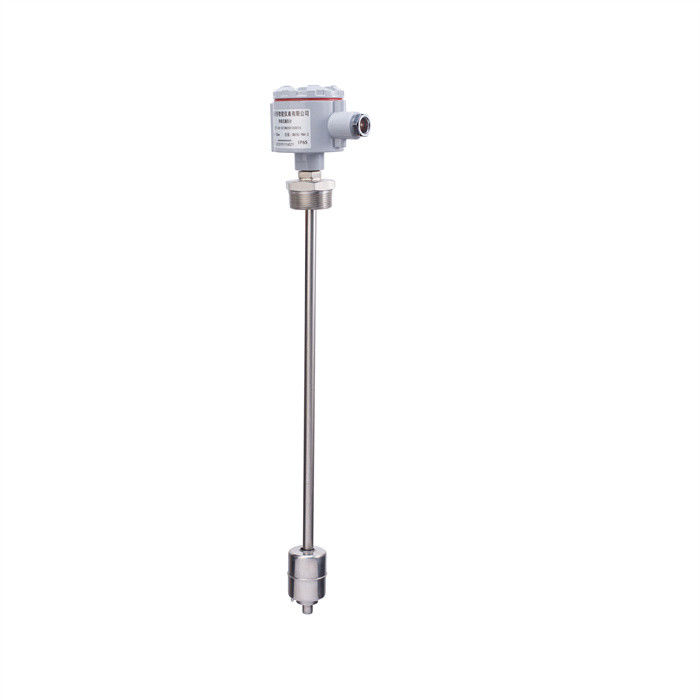

magnetische zweefvlakmeter

Beschrijving

Veranderingen in de magnetiseringsrichting in ferromagnetische materialen zullen veranderingen in de roosterstand van het medium veroorzaken, waardoor de lengte en het volume van de ferromagnetische materialen veranderen,met nameDe magnetostrictieve sensor is niet-contact en vermindert slijtage.Het heeft de voordelen van hoge resolutieDe sensoren hebben een hoge nauwkeurigheid, hoge stabiliteit, hoge betrouwbaarheid, een snelle responstijd en een lange levensduur en hoeven niet regelmatig te worden gerecalibreerd of onderhouden.

werkingsbeginsel

Het principe van de magnetostrictieve sensor is het genereren van een spanningspulssignaal wanneer twee verschillende magnetische velden elkaar kruisen.en dan berekenen de tijdsduur die nodig is om dit signaal te detecterenEén van deze twee magnetische velden komt van de permanente magneet in de magnetische ring.en de andere komt van de opwindingspuls gegenereerd door de elektronische componenten in de sensor elektronica compartimentDe opwindingspuls reist met de snelheid van het geluid langs een golfgeleiderdraad van magnetostrict materiaal in de sensor.Bij het snijden met het permanente magnetische veld in de magnetische ring, de mechanische trillingen die door de golfgeleiderdraad worden gegenereerd, vormen een spanningsimpuls als gevolg van het fenomeen van magnetostrictie.De spanningspuls wordt snel gedetecteerd door sensoren in de elektronische kamer.Door de totale tijd te vermenigvuldigen van het moment waarop de opwindingspuls wordt gegenereerd tot de detectie van de spanningspuls door een vaste geluidssnelheid,we kunnen nauwkeurig berekenen de positie verandering van de magneetDit proces is continu, dus wanneer de positie van de magnetische ring verandert, wordt de nieuwe positie snel gemeten.In plaats van een proportioneel of signaal dat opnieuw moet worden versterkt, er is geen signaalverschuiving of waardewijziging en er is geen behoefte aan regelmatige herkalibratie zoals bij andere sensoren.

Specificatie

★ meetbereik (mm) 80 ‰ 5000 mm

★ Spanning van de voeding: +11VDC~+24VDC

★ Uitgangsvorm/werkspanning

Analoogsignaal: 4~20mADC, 0~5VDC, 1~5VDC, 0~10VDC (+15VDC~+36VDC)

Digitaal signaal: RS485

★ Belastingcapaciteit: Spanningssignaaluitgang met maximale belasting 2mA

Stroomsignaaluitgang bij maximale belasting 3KΩ

★ Niet-lineaire fout ± 0,05% FS; maximale fout onder 200 mm is 100 μm

★ Herhaalbaarheidsfout beter dan 0,002%FS

★ Resolutie beter dan 0,002% FS

★ Hysteresis beter dan 0,002% FS

★ Werktemperatuur 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ Metingsstaafmateriaal 0Cr18Ni9 (304) 316 roestvrij staal (speciale aanpassing)

★ Elektronisch compartiment met een scherm van gegoten aluminium (1Cr18Ni9Ti optioneel)

★ Vooraanstaande methode PVC afgeschermde kabel (standaardlengte: 2,8m, kan ook worden geleverd volgens de vereisten van de gebruiker)

Terminalblok voor vliegtuigstoppen (niet geschikt voor vlamwerende producten)

★ Beschermingsgraad IP68

Wat u moet weten voordat u installeert
Lees alle installatieinstructies zorgvuldig door om te voorkomen dat de temperatuur, schok, trillingen, druk en afmetingen van de installatieomgeving het toegestane bereik van de sensor overschrijden;buig de meetstaaf nietDe elektronische componenten van de sensor zijn spatsbestendig, maar niet onderdompeld.Laat vloeistoffen niet de bovenkant van de basis van het elektronische compartiment bereikenDe gebruiker is zelf verantwoordelijk voor de gebruiksomgeving, de corrosie-, explosie- en functie-keuze van het product.corrosief, stoom en vloeistof situaties die chemische reacties of andere schade aan de sensor hebben; na installatie moet het elektronische magazijn worden beschermd.

Installatiemethode
Ingebouwde installatie:

1. Schroef de sensor in het M18×1,5-montagegat en let op de verwerking van het afdichtingsoppervlak van de "O"-ring zoals in de figuur wordt weergegeven.

2. Volgens de positie van de magnetische ring, boor vier draadgaten gaten op de zelfgemaakte zuiger, en bevestig de magnetische ring met M4 × 10 zeshoekige stopcontact schroeven.De kop van de schroef is gericht op de elektronische compartiment kant van de sensorDe magnetische ring moet zo concentrisch mogelijk zijn met de meetstaaf, maar de excentriciteit van de magnetische ring heeft geen invloed op de meetnauwkeurigheid.het wordt aanbevolen een PTFE-geleidingshuls tussen de magnetische ring en de zuiger toe te voegen.

3. Indien de zuiger van magnetisch geleidend materiaal is gemaakt, moet tussen de magnetische ring en de zuiger een niet-magnetisch geleidend wasser worden geplaatst.

Externe installatie:

Voor sensoren met een meetbereik van minder dan 1000 mm wordt aanbevolen het installatie-accessoire FW-1 te gebruiken; voor sensoren met een meetbereik van meer dan 1000 mm:gebruik maken van een meetstaafbeugel voor de installatie.

1. Klem de sensor met de sensorbeugel en bevestig de beugel aan de draden van de sensor met een slotmoer.

2. Bevestig de magnetische ring op de magnetische ringbeugel met M3 × 12 hexagonale stopcontact schroeven. Bij het installeren van de magnetische ring op de meetstaaf,de schroefkop moet naar de zijkant van het elektronische compartiment gericht zijnDe magnetische ring moet zo concentrisch mogelijk zijn met de meetstaaf en geen contact hebben.Maar de magnetische ring moet een beetje afgelegen van het middelpunt van de ring zal de sensor prestaties niet beïnvloeden.

De bevestigingsstrook wordt stevig om het eind van de meetstaaf gewikkeld en bevestigd met twee M3×8-schroeven en twee M3-moeren.
Opmerking: het installatieaccessoire FW-1 bevat slechts één vaste balk, die binnen 50 mm van het eind van de meetstaaf moet worden bevestigd.het toebehoren voor de installatie van de meetstaafbeugel heeft drie vaste ladenDe installatiemethode is als volgt: één vaste balk wordt ongeveer 25 mm van het uiteinde bevestigd. Binnenin worden de andere twee gelijkmatig op de meetstaaf verdeeld.Vervolgens de gehele oorspronkelijk geïnstalleerde sensor met zelfgemaakte schroeven te repareren volgens de installatie vereisten.

Aanpassing
De sensor is in de fabriek op nul en volle schaal gekalibreerd.om de betrouwbaarheid te verbeteren, heeft de sensor geen poort voor aanpassing. Gebruik voor de meting een parameter-gekalibreerd secundair instrument. Als de gebruiker het nulpunt en de volledige schaal moet resetten,Neem contact op met ons bedrijf..

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
