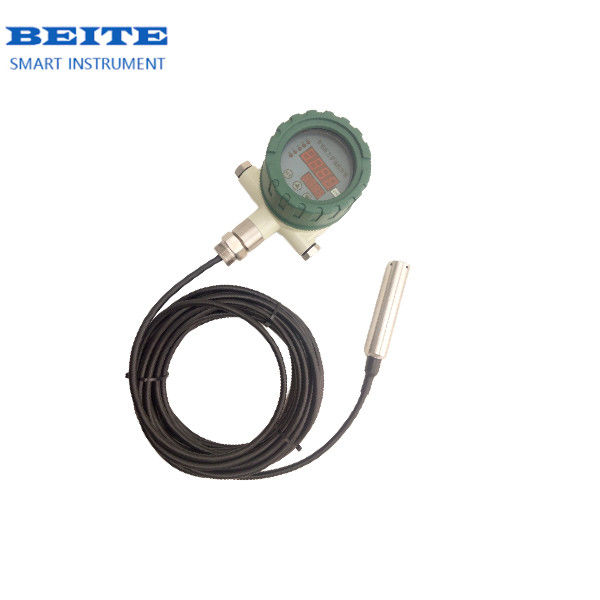

Onderwaterniveaumeter

Vlamwerende explosiebestendige stroommeter
Beschrijving
Deze serie intelligente druk/vloeistof niveau transmissie controllers zijn intelligente digitale display drukmeting en controle producten die drukmeting, display,output en controleDit product heeft een volledig elektronische structuur. De voorkant is voorzien van een met olie gevulde piezoresistieve druksensor met een isolatiediafragma.met een vermogen van niet meer dan 50 WDeze intelligente digitale drukregelaar is flexibel in gebruik, eenvoudig te bedienen, gemakkelijk te debuggen, veilig en betrouwbaar.Het wordt veel gebruikt in waterkracht, kraanwater, aardolie, chemische industrie, machines, hydraulische en andere industrieën om op locatie meting, weergave en controle van de druk/niveau van vloeibare media uit te voeren.

Het instrument is geschikt voor opslag en gebruik in situaties waarbij de omgevingstemperatuur -20°C~70°C en de luchtvochtigheid lager is dan 80%.
Bij aansluiting van het apparaat op de voedingsbron moet voor de werking worden verwezen naar punt 5.2 Elektrische aansluiting.
Bij het ontmantelen van het instrument mag geen kracht worden uitgeoefend op de instrumentenhoes.

Specificatie


- Ik weet het niet.Afmetingen

Mechanische aansluiting:

Het kan rechtstreeks op de hydraulische leiding worden geïnstalleerd via het drukbuisverbinding (M20*1.5) (andere grootteverbindingen kunnen bij bestelling worden gespecificeerd).ernstige trillingen of schokken)In het geval van een vloeistofoppervlak worden de verbindingen van de drukbuizen mechanisch losgekoppeld via micro slangen.

Opmerking: Wanneer het meetbereik kleiner is dan 100 KPa, moet het verticaal worden gemonteerd.

Elektrische aansluitingen:

Om de invloed van elektromagnetische storingen te voorkomen, dient aandacht te worden besteed aan de volgende zaken:

● Lijnverbindingen moeten zo kort mogelijk zijn en afgeschermde draden moeten worden gebruikt

● Probeer de directe nabijheid van gebruikersapparaten of de bedrading van elektrische en elektronische apparaten die interferentie kunnen veroorzaken te vermijden.

● Als de slang met een micro-slang is geïnstalleerd, moet de schelp apart worden geaard

1. Instelling van functie

Uitgang: Er zijn vier schakelingsuitgangen. De bijbehorende uitgang schakelt wanneer de opvangwaarde van het schakelpunt wordt bereikt en schakelt terug wanneer de druk onder de vrijlatingswaarde valt.

Sluitpunt instellen

AL1H Deze waarde is de inhaalwaarde van schakelaar 1

AL1F Deze waarde is de vrijlatingswaarde van schakelaar 1

AL2H Deze waarde is de inhaalwaarde van schakelaar 2

AL2F Deze waarde is de vrijlatingswaarde van schakelaar 2

AL3H Deze waarde is de inhaalwaarde van schakelaar 1

AL3F Deze waarde is de vrijlatingswaarde van schakelaar 1

AL4H Deze waarde is de inhaalwaarde van schakelaar 2

AL4F Deze waarde is de afstoting van schakelaar 2

Deze waarde is de basiswaarde.

FILT Deze waarde is de waarde van het weergavefilter.

END Bewaren en uitschakelen

Toonwaarde = basiswaarde + gemeten waarde, dus na het instellen van de basiswaarde wordt de regelwaarde ingesteld op basis van de weergavewaarde.

Opmerking: het schakelpunt wordt bepaald door de configuratie van de opvangwaarde en de loslaatwaarde.het is de bovengrens van de alarmuitgang (normaal geopende functie). Wanneer de opvangwaarde kleiner is dan de loslaatwaarde, is dit de ondergrens van de alarmuitgang (normaal gesloten functie).Het verschil tussen de waarde en de vrijlatingswaarde is de hysteresis van het schakelpunt.

Voorbeeld: om schakelaarpunt 1 als de bovengrens van alarmuitgang (normaal open functie) op 4Mpa in te stellen

Zuig- en ontkoppeling bij minder dan 3,95 Mpa; schakelpunt 2 is de ondergrens van het alarm (normaal gesloten functie) Ontkoppeling bij 10 Mpa, zuig- en ontkoppeling bij minder dan 9,95 Mpa:Voer het menu inInstellingen:

AL1H=4.00 AL1F=3.95

AL2H=9.95 AL2F=10.00

● Druk op de “SET”-toets

● Vertoont LOCK (opdracht voor wachtwoord)

● Druk op de ▲- of ▼-toets om het wachtwoord in te voeren.

● Druk op de knop SET om te bevestigen

● Druk op de ▲- of ▼-toets om naar boven of naar beneden te scrollen om het menu te selecteren (AL1H, AL1F, AL2H, AL2F,,,,,END)

● Druk op de "SET"-toets om het geselecteerde menu in te voeren.

● Druk op de ▲- of ▼-toets om de instellingen te wijzigen

● Druk op de "SET"-toets om te bevestigen.

● Na voltooiing van de wijziging selecteert u het menu "END" en drukt u op de "SET"-toets om het opslaan en uitgaan te bevestigen.

●Als gedurende 30 seconden geen toets wordt ingedrukt, zal de toets automatisch uit de instellingsstand gaan, maar de gewijzigde gegevens worden niet opgeslagen.

Gebruiksaanwijzing

1Het instrument is geschikt voor opslag en gebruik bij een omgevingstemperatuur van -20°C tot 70°C en een luchtvochtigheid van minder dan 80%.

2Bij het aansluiten van het apparaat op de voedingsbron wordt voor de werking verwezen naar 5.2 Elektrische aansluiting.Alleen na bevestiging dat de werking correct is, kan het vermogen worden ingeschakeld voor de werking.

3Bij het ontmantelen van het instrument mag geen kracht worden uitgeoefend op de behuizing.

2. Garantie

Zolang de gebruiker zich aan de gebruiks- en beschermingsregels houdt, is het instrument een jaar vanaf de verzenddatum gegarandeerd.Ons bedrijf verwelkomt brieven., oproepen en suggesties van gebruikers op elk moment.

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
