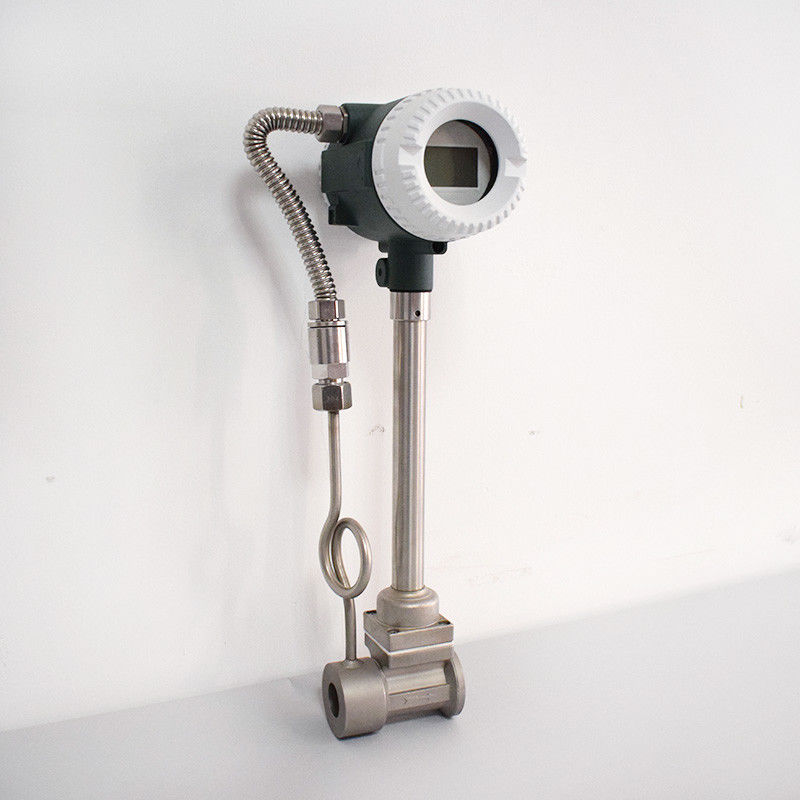

LUGB-vortexstroommeter voor industriële leidingen met temperatuurdruk- en stroommetingsfuncties

Specificatie

LUGB-vortexstroommeter is een soort snelheidsstroommeter, die is ontworpen op basis van het Karman-vortexprincipe en voornamelijk wordt gebruikt voor de stroommeting van mediumvloeistof in industriële leidingen,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie., stoom of vloeistof.

LUGB-vortexstroommeter kan volgens verschillende selecties de volgende functies uitvoeren: meetparameters zoals temperatuur, druk,onmiddellijke stroom en cumulatieve stroom van medium vloeistof in industriële leidingen, en heeft een pulsautoutput, 4-20mA analoge signaaluitgang, RS485-communicatie (Modbus RTU-protocol), Hart-protocol, Internet of Things GPRS en andere functies.

Vortexstroommeters worden veel gebruikt in verwarming, gasvoorziening, chemische industrie, milieubescherming, metallurgie, textiel, staal, geneeskunde, papierindustrie, drainage en andere fabrieken en mijnen

Meting en controle van oververhitte stoom, verzadigde stoom, perslucht en algemene gassen (zuurstof, stikstof, waterstof, aardgas, kolengas, enz.), water en vloeistoffen (zoals:
water, benzine, alcohol, benzeen, enz.)

Meetbereik
Het stroombereik van verschillende kaliberinstrumenten zal verschillen.Het meest taboe is om het instrument te selecteren volgens de dikte van de pijpleidingHet grootste nadeel van het selecteren van instrumenten op basis van pijpleidingen is dat het gemakkelijk is om metingsfouten te veroorzaken als gevolg van onvoldoende stroom.
Het stroombereik van de vortexstroommeter is gebaseerd op de werkstroom. Bij de selectie van instrumenten wordt de stroom daarom omgezet in de werkstroom en vervolgens vergeleken met de stroombereikstabel,om de gebruikelijke stroom in het middenbereik van het meetinstrument zo groot mogelijk te maken.
4.3.1 Referentievoorwaarden
1Gas: lucht bij normale temperatuur en druk, t=20°C, P=101,325 kPa (absolute druk), ρ=1,205 kg/m3.
2Vloeistof: water bij normale temperatuur, t=20°C, ρ=998,2 kg/m3

Productbeschrijving
In de handleiding van de vortexstroommeter wordt vastgelegd hoe het product correct en veilig moet worden gebruikt.Lees hieronder
Deze handleiding zorgvuldig te lezen voordat de installatie en debugging om te voorkomen dat het instrument
Stap 1: de doos openen.
1. Controleer op de verpakkingslijst of de toebehoren compleet zijn. 2. Uiterlijk inspectie om te zien of het instrument compleet is en beschadigd door
vervoer;
3Test van het vermogen. Als de batterij is aangesloten, zet u de schakelaar aan om de weergave van de
Meters.4. Controleer of de installatie accessoires zijn voltooid en bereid voor op de installatie. Stap 2: lees de installatie stappen
1. Kies een geschikte installatieomgeving.
-20-55°C en de luchtvochtigheid moet tussen 5% en 90% liggen.
de milieueisen voor het instrument voor details;
2Bij het lassen van de producttoebehoren mogen de instrumenten niet online worden gelast (flensclampen).
instrument), kan online lassen thermische schade aan de sensor veroorzaken;
3. De pijpleiding schoonmaken om ervoor te zorgen dat er geen residuele lasschur in de pijpleiding is;
4. Installeer het instrument, let op het richtingsbord van het instrument, verbied om terug te gaan
Installatie, zorg ervoor dat de voor- en achterbuis aan de voorschriften voldoet,zie installatie
de voorschriften voor instrumentleidingen in 6.2 voor details;
5Open de voorklep langzaam om te voorkomen dat het fenomeen van de luchthamer of waterhamer
het instrument beschadigen;
6. drukonderzoek in de pijpleiding en detectie van lekken om ervoor te zorgen dat de pijpleiding niet lekt;
7. luchtdichtheidstest om ervoor te zorgen dat het installatieinstrument aan de afdichtingsvoorschriften voldoet;
8. Langzaam open de achterkant van de klep om een stabiel stroomveld van het medium door te zorgen;
9. Instrument voor normale werking;
10De installatieomgeving moet gewelddadige trillingen vermijden, trillingsomgeving zal leiden tot
In geval van lichte trillingen kan een buisbevestigingsinrichting worden geïnstalleerd op:
de upstream en downstream 2D-positie, en zachte verbinding kan worden geïnstalleerd op de verbinding
11. Het installatieschema van de draaikolkstroommeter is als volgt:

Kenmerken
1- Het hoofdstuk van het product heeft geen bewegende onderdelen, hoge betrouwbaarheid, langdurige stabiliteit, eenvoudig
De uitgang van de sensor is de pulsfrequentie, waarvan de frequentie lineair is met de werkelijke stroom van de sensor.
De structuurvormen zijn uiteenlopend, waaronder het type buis, het type stopcontact, de stroomsensor, enz.De meetnauwkeurigheid van conventionele vloeistoffen is ±1.0%. De nauwkeurigheid van het gas
de meetwaarde was ±1,5%;
2Het drukverlies is klein (ongeveer 1/4 tot 1/2 van de openingsstroommeter), wat toebehoort
energiebesparende stroommeter;
3Flexible installatie, kan horizontaal, verticaal of naar verschillende hoeken neigend zijn volgens
een andere procespijplijn;
4. Circuit neemt een verscheidenheid aan beschermingsmodus, anti-surge, sterke aanpassingsvermogen;
5Hoogprecisie sonde, piezo-kristallijn vortex sensor, stabiel signaal.
De sensorshell heeft een sterke corrosiebestendigheid en een goede interkristallijn corrosiebestendigheid.
heeft een goede corrosiebestendigheid tegen alkalische oplossingen en de meeste organische en anorganische zuren;
6Lithiumbatterij met lange levensduur: voorzien van een 3,6v hoge polylithiumbatterij met een hoge opslagenergie
dichtheid, de levensduur van meer dan 1 jaar;
7- producten met hoge en lage temperatuuraanpassingsvermogen, milieubescherming en andere voordelen;
8. breed meetbereik, meetbereikverhouding tot 1:10-25;
9Binnen een bepaald bereik van Reynolds getallen wordt de frequentie van het uitgangssignaal niet beïnvloed door de
de fysische eigenschappen en de veranderingen in de componenten van de vloeistof, en de instrumentcoëfficiënt is slechts
Het is niet nodig om compensatie te geven wanneer de vortexgenerator in de vorm en grootte van de vortexgenerator is.
meting van de volume-stroom van de vloeistofconditie

Werkingsbeginsel
Vortexstroommeter is een snelheidsstroommeter die volgens het vortexprincipe van karman wordt geproduceerd en die kan worden gebruikt voor het meten en meten van conventionele gassen, stoom en vloeistoffen.
de stroomsensor heeft een hoge precisie en een breed bereik ratio, geen bewegende onderdelen in gebruik, die kan verbeteren
De vortexstroommeter is vrijwel niet beïnvloed door de
Het is daarom handig om het instrument te kalibreren, zodat de vortexstroommeter veel wordt gebruikt in
productie en leven.

Karman Vortex.
Als de frequentie van vortexvorming f is, is de gemiddelde snelheid van het gemeten medium V, en als de frequentie van vortexvorming f is, is de gemiddelde snelheid van het gemeten medium V.en de breedte van het oppervlak van het vortexvormende lichaam stroomopwaarts is dVolgens het Karman vortex straat principe, is er de volgende relatie:
f=StV/d formule (1)
In de formule:
f - Karman vortex frequentie HZ gegenereerd aan één zijde van het genererende lichaam
St-Strauhal-nummer (dimensionair aantal)
V-gemiddelde doorstromingssnelheid van de vloeistof (m/s)
d-breedte van de wervelgenerator (m)
Het kan worden gezien dat de ogenblikkelijke doorstroming kan worden berekend door de Kaman vortex scheiding frequentie te meten.
De onderstaande figuur toont de relatie tussen het Strouhal-tal (St) en het Reynolds-tal (Re).

Strouhalnummer en Reynoldsnummer
In het rechte deel van St=0,17 in de curve-tabel is de frequentie van vortexvrijstelling evenredig met de stroom, wat het meetbereik van de vortexstroomsensor is.Zolang de frequentie f wordt gedetecteerd, kan de doorstroming van de vloeistof in de buis worden verkregen en de volume doorstroming kan worden verkregen uit de doorstroming V.De verhouding van het gemeten aantal pulsen tot het volume wordt de instrumentconstante (K) genoemd, zie formule (2)
K=3600f/Q(1/m3) Formule (2)
In de formule: K=instrumentconstante (m-3).
f=aantal pulsen
Q=volume-stroom (m3)



Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
