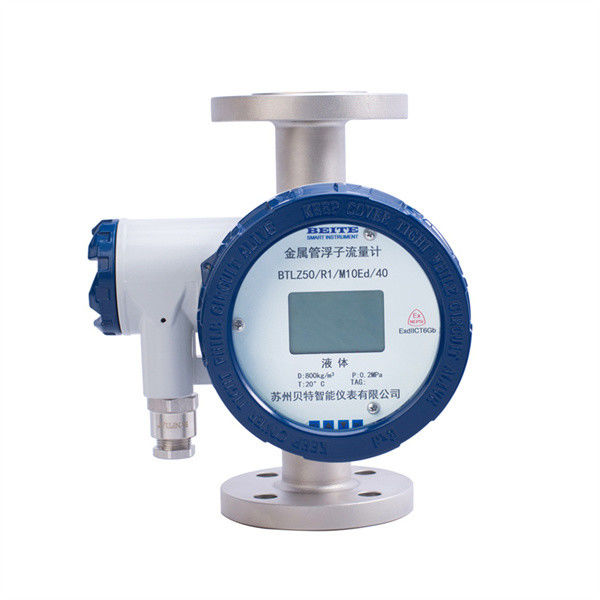

BTLZ-serie intelligente metalen buis floatstroommeter bestaat uit twee delen:
¢ Sensor --- meetbuis en zweef;
Signalzender --- indicator;
Er zijn vier soorten vloeibare contactmaterialen voor de sensor:
roestvrij staal, Hastelloy-legering, titanium en roestvrijstaal bekleed FEP; users can choose different liquid contact materials according to different process pressures and medium corrosive requirements to meet the process pressure resistance and medium corrosion protection requirementsDe gebruikers kunnen bij het selecteren van modellen voor verschillende meetvereisten verschillende combinaties van indicatoren kiezen.De specifieke indicatorvormen en de bijbehorende functies worden weergegeven in het indicatortypenspectrum.De stroommeting wordt door de zender in de indicator door de koppelmagneet voltooid om de verandering van de zweefstand te detecteren om de stroomindicatie en signaaloverdracht te voltooien.Wanneer het gemeten medium van onder naar boven door de meetbuis stroomt, is de drijver relatief stil in een bepaalde positie wanneer de zwaartekracht, drijfvermogen en de vloeistofstroom in evenwicht zijn.Deze positie verandert met de ringvormige gap gebied tussen de drijver en de kegel buis en de vloeistofstroomDe positie van de drijver komt overeen met de stroom van het gemeten medium.
4.Technische parameters
Metingsbereik water ((20°C)
16～150000 l/h
gas(0.1013MPa 20°C)
0.5～4000 m3/h
Rantsoenvermindering
10:1(Speciaal type 20:1)
Genauigheidsniveau
2.5(Speciaal type 1,5% of 1,0%)
Werkdruk
DN15～DN50 PN16MPa
DN80～DN150 PN10MPa(Speciaal type 16MPa)
Drukniveau van de jas:1.6MPa
Gemiddelde temperatuur
Standaard: -20°C～+200°C
Hoogtemperatuur 300°C
FEP-invoertype ≤ 90°C
Omgevingstemperatuur
-20°C～+100°C ((afstandsbediening zonder LCD-scherm≤85°C)
(afstandsbediening met LCD-scherm ≤ 70°C)
Gemiddelde viscositeit
DN15:≤ 5 mPa.s.
≤ 30 mPa.s.
DN25:≤ 250 mPa.s.
DN50～DN 150:≤ 300 mPa.s.
LCD-scherm
Instantane stroom numerieke bereik:0.000～99999
Totaal stroomgebied:0.00～99999999
Signaaluitgang
Standaardsignaal: twee draden 4~20mA ((HART optioneel)
Standaardsignaal: Drie draden 0~10mA
Alarmsignaal:1. Twee relais-uitgangen ((Limit 125VAC/0,25A)
2. Een of twee nabijheidsschakelaars ((Schakelaars volgens de behoeften van de klant)
Impulsautoutput: 0~1KHz Geïsoleerde uitgang (Uitgangsniveau Vpp>4,5V)
Stroomvoorziening:1.Standaard: 24VDC±20% 2.Aangepast: 220VAC ((85~265VAC)
3- Op batterij:3.7@4.4-5.2AH Lithiumbatterie, elke groep kan 3~12 maanden worden gebruikt.
Afwisselende groepen.
Verbinding:
Standaard:HG20592 flens
Speciale aansluiting: volgens de standaard van de klant
Gebruikersgegevens: schroefdraad
Elektrische interface M16 × 1.5,PG11,1/2 NPT of volgens de behoefte van de klant
Hoogte
Standaard: 250 mm (voor andere installaties zie het bijbehorende formulier)
Beschermingsgraad
IP65/IP67
Ex-proof-merk
Intrinsiek veilig type:ExiaIICT4～6
Vlamwerend type:ExdIICT4～6
Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
