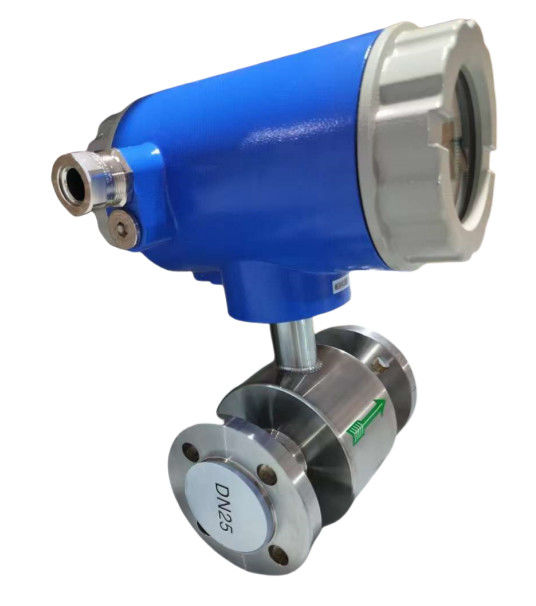

Elektromagnetische stroommeter is een stroommeting instrument gebaseerd op Faraday's elektromagnetische inductie principe, en wordt vaak gebruikt om de stroom van geleidende vloeistoffen of slurries te meten.Het werkt op basis van de wet van de elektromagnetische inductie., en het specifieke proces is als volgt:
1. **Princip van elektromagnetische inductie**:
Volgens Faradays wet van elektromagnetische inductie, wanneer een geleidende vloeistof door een gelijkmatig magnetisch veld stroomt, zullen de geladen deeltjes in de vloeistof een elektromotorische kracht genereren (dwz.de spanning wordt geïnduceerd) onder de werking van het magnetisch veldDeze elektromotorische kracht is gerelateerd aan factoren zoals de doorstroming van de vloeistof, de sterkte van het magnetisch veld en de binnendiameter van de buis.
2. ** Structurele samenstelling**:
- **Magnet**: wordt gebruikt om een constant magnetisch veld te genereren.
- **elektroden**: aan beide zijden van de buis van de stroommeter, gebruikt voor het meten van de induceerde spanning in de vloeistof.
- **pijpleiding**: De buis waardoor de vloeistof gaat, meestal gemaakt van isolatiemateriaal om ervoor te zorgen dat het elektrisch veld niet wordt beïnvloed.
- **Signalprocessor**: wordt gebruikt om de geïnduceerde spanning om te zetten in een stroomsignaal.
3. **Werkproces**:
- De elektromagnetische stroommeter leidt stroom door de vloeistof in de buis en de magneet genereert een magnetisch veld loodrecht op de stroomrichting buiten de buis waar de vloeistof stroomt.
- Wanneer de vloeistof door het magnetisch veld stroomt, worden volgens de wet van Faraday de geladen deeltjes (zoals ionen) in de vloeistof door de werking van het magnetisch veld afgeleid,een elektromotorische kracht genererenDe grootte van deze elektromotorische kracht is evenredig met de doorstroming van de vloeistof.
- De elektromotorische kracht van de vloeistof wordt door de elektrode ontvangen en via de draad naar de signaalprocessor verzonden.
- De signaalprocessor berekent de doorstroming van de vloeistof op basis van het gemeten spanningssignaal en zet het om in een digitaal signaal dat geschikt is voor weergave of opname.
4. **Formule voor de berekening van de stromen**:
De grootte van de elektromotorische kracht ((E)) is evenredig met de vloeistofstroom ((v)) en de formule is:
[
E = k cdot B cdot v cdot D
]
Waar:
- (E) is de geïnduceerde spanning.
- (k) is een constante.
- (B) is de kracht van het magnetisch veld.
- (v) is de doorstroming.
- (D) is de binnendiameter van de buis.
Volgens deze formule kan de doorstroming ((Q)) worden berekend op basis van de geïnduceerde spanning.
5. **Voordelen**:
- **Geen mechanische bewegende onderdelen**: Daarom is het onderhoud gering en de levensduur lang.
- **Breed toepassingsbereik**: Het kan worden gebruikt voor verschillende geleidende vloeistoffen en slurries, en wordt veel gebruikt in chemische, afvalwaterbehandeling, voedselverwerking en andere industrieën.
- **Hoge nauwkeurigheid**: Het kan een zeer nauwkeurige stroommeting verzorgen.
- **Niet beïnvloed door de dichtheid, viscositeit, enz. van de vloeistof**: het is alleen gerelateerd aan de doorstroming en de geleidbaarheid van de vloeistof.
6. **Toepasselijke voorwaarden**:
- De vloeistof moet geleidend zijn of een bepaalde geleidbaarheid hebben (zoals water, zuur, alkalie, modder, enz.).
- De installatiepositie van de stroommeter dient de stabiliteit van de vloeistofstroom te waarborgen en sterke turbulentie en trillingen te vermijden.
In het algemeen is het werkingsprincipe van de elektromagnetische stroommeter het berekenen van de stroom op basis van de stroom van de vloeistof,de magnetische veldsterkte van de pijpleiding en de elektromotorische kracht door Faradays wet van elektromagnetische inductie, die de voordelen heeft van hoge precisie en langdurige stabiliteit.
Bij de keuze van een elektromagnetische stroommeter is het meestal noodzakelijk het juiste model te bepalen op basis van de volgende belangrijke parameters.installatie- en exploitatiekosten van de stroommeterDe volgende algemene parameters dienen bij de keuze van een elektromagnetische stroommeter in aanmerking te worden genomen:
1. **ID van de pijpleiding (grootte van de pijpleiding)
- ** Inner Diameter Range**: Het meetbereik van de elektromagnetische stroommeter is gewoonlijk gerelateerd aan de binnendiameter van de buis.Gewone buisgroottes variëren van een paar millimeter tot enkele meters.
- **De binnendiameter van de stroommeter** moet overeenkomen met de binnendiameter van de gemeten buis om ervoor te zorgen dat de vloeistof stabiel door de sensor kan stromen.een elektromagnetische stroommeter met dezelfde of iets grotere binnendiameter als de buis wordt geselecteerd om een stabiele stroommeting te verkrijgen.
2. ** Stromenbereik**
- **Maximale doorstroming**: rekening houden met de maximale doorstroming die in de toepassing vereist is.het meetbereik van de stroommeter moet het volledige stroomvariatiebereik bestrijken om de nauwkeurigheid te waarborgen;.
- **Minimumstroom**: De meetnauwkeurigheid van de elektromagnetische stroommeter is slecht onder lage stroomomstandigheden, dus zorg ervoor dat de geselecteerde stroommeter aan de minimumstroomvereiste kan voldoen.
3. **Flowrate-bereik**
- **Debietbereik**: De doorstroming is een van de belangrijkste factoren voor de meetnauwkeurigheid van een elektromagnetische stroommeter.Over het algemeen, is het doorstromingssnelheidsbereik van elektromagnetische stroommeters ongeveer tussen 0,3 m/s en 10 m/s.Selecteer het geschikte stroombereik volgens de kenmerken van de vloeistof en de werkelijke stroomomstandigheden.
4. **Vloeistoffeigenschappen**
- **geleidbaarheid**: Elektromagnetische stroommeters kunnen alleen geleidende vloeistoffen meten, dus het is noodzakelijk om ervoor te zorgen dat de vloeistof een bepaalde geleidbaarheid heeft (zoals water, modder, zuur, alkalische stoffen, enz.).De geleidbaarheid van de vloeistof moet meestal groter zijn dan 5 μS/cm.
- **Vloeistoftemperatuur**: Verschillende soorten elektromagnetische stroommeters hebben verschillende toepasselijke werktemperatuurbereiken.en sommige speciale modellen kunnen hogere of lagere temperaturen weerstaan. Kies een geschikte stroommeter op basis van de temperatuur van de vloeistof.
- **Vloeistofdruk**: Selecteer de stroommeter op basis van de druk in de werkelijke werkomstandigheden om ervoor te zorgen dat de stroommeter niet beschadigd raakt tijdens de werking.Gewone drukbereiken zijn meestal 6 bar, 16 bar of 40 bar.
5. **Plaats en methode van installatie**
- **Methode van installatie**: Elektromagnetische stroommeters worden gewoonlijk horizontaal of verticaal geïnstalleerd.voor vloeistoffen met vaste deeltjesDe juiste installatiemethode moet worden gekozen op basis van de lay-out van de pijpleiding en de eigenschappen van de vloeistof.
- **Langte van het rechte buisgedeelte**: Elektromagnetische stroommeters stellen hoge eisen aan de stabiliteit van de vloeistofstroom,en vereisen meestal een rechte pijpleiding van 5 tot 10 keer de binnendiameter van de pijpleiding voor en na de stroommeter om de stroomsnelheidsstoornis veroorzaakt door ellebogen te verminderen, kleppen, enz.
6. ** Elektrodemateriaal en bekledingsmateriaal**
- ** Elektrodemateriaal**: het elektrodemateriaal moet worden geselecteerd op basis van de corrosieve eigenschappen van de vloeistof.Voor zeer corrosieve vloeistoffen, worden meestal materialen met een sterkere corrosiebestendigheid (zoals titaniumlegering of platina) gekozen.
- **voermateriaal**: Het voeringmateriaal heeft een belangrijke invloed op de chemische stabiliteit van de vloeistof en de levensduur van de stroommeter.met een gewicht van niet meer dan 10 kgVoor vloeistoffen met verschillende corrosievermogen en temperatuur kan de keuze van het juiste bekledingsmateriaal de meetnauwkeurigheid verbeteren en de levensduur van de stroommeter verlengen.
7. ** Uitgangssignaal**
- ** Analoogsignaaluitgang**: 4-20mA is de meest gebruikte standaardsignaaluitgang, geschikt voor de meeste industriële automatiseringssystemen.
- **Pulssignaaluitgang**: geschikt voor toepassingen waarbij het tellen van pulsen vereist is, vaak gebruikt voor stroomophoping, afstandsoverdracht of koppeling.
- **Digitale signaaluitgang**: zoals Modbus RTU, Profibus, Hart en andere protocoluutgangen, geschikt voor gegevenscommunicatie en integratie met andere intelligente apparaten (zoals PLC, DCS).
8. **Beschermingsniveau en omgevingsvoorwaarden**
- ** Beschermingsniveau**: De stroommeter moet een geschikt beschermingsniveau selecteren naargelang de gebruiksomgeving.Kies een geschikt beschermingsniveau op basis van de luchtvochtigheid, stof, en of het in de toepassingsomgeving aan de buitenwereld wordt blootgesteld.
- **Explosiebestendige type**: In explosieve omgevingen (zoals de petrochemische industrie) moet u mogelijk een explosiebestendige elektromagnetische stroommeter kiezen.
9. **Methode van stroomvoorziening**
- **Voorbehoefte aan stroomvoorziening**: afhankelijk van de stroomomstandigheden op het terrein kan de elektromagnetische stroommeter met wisselstroom (AC) of gelijkstroom (DC) worden aangedreven.Gewone stroomvereisten zijn 24V DC of 110/220V AC.
- **Low power version**: Voor installaties op afstand of plaatsen zonder stabiele stroomvoorziening kunt u kiezen voor een low power versie of een op zonne-energie aangedreven model.
Metingsprincipes
Het meetprincipe van de elektromagnetische stroommeter is gebaseerd op de elektromagnetische inductiewet van Farady.een elektrodenpaar dat is geïnstalleerd door het doordringen van de wand van de meetbuis,Wanneer de geleidende vloeistof door de meetbuis van de sensor stroomt, wordt de magnetische kracht van de sensor vergroot.het spanningssignaal in directe verhouding tot de gemiddelde doorstromingssnelheid van de vloeistof wordt op de elektroden geïntroduceerdHet signaal wordt versterkt en behandeld door de zender om verschillende weergavefuncties te realiseren.
Schema van het omzetcircuit
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingHet schema van het omvormercircuit is weergegeven in figuur 2.1.
Tabel van parametersetting menu
Het menu met de instellingen van de omzetter bestaat uit 45 items, waarvan de meeste door de fabrikant zijn ingesteld voordat ze worden verzonden.Er zijn slechts een paar van hen te worden ingesteld door de gebruiker volgens de toepassing. De menu-items worden in de onderstaande tabel weergegeven:
Artikel nr. | Menu weergeven | Inrichtingsmethode | Waarde van het wachtwoord | Waardebereik |
1 | Taal | Optie | 1 | Chinees/Engels |
2 | Grootte van de sensor | Optie | 1 | 3 - 3000 mm |
3 | Stroombereik | Wijziging | 1 | 0 - 99999 |
4 | Auto Rng Chg | Optie | 1 | AAN / UIT |
5 | Demping | Optie | 1 | 0 - 100 s |
6 | Flow Dir. | Optie | 1 | Fwd/ Res |
7 | Stroom nul | Wijziging | 1 | +/- 0.000 |
8 | L.F. Cutoff | Wijziging | 1 | 0 - 99% |
9 | Afsnijpunt Enble | Optie | 1 | AAN / UIT |
10 | Veranderingspercentage | Wijziging | 1 | 0 - 30% |
11 | Beperkte tijd | Wijziging | 1 | 0 - 20 s |
12 | Totaal | Optie | 1 | 0.0001L - 1 m3 |
13 | Stroomdichtheid | Wijziging | 1 | 0.0000 - 3.9999 |
14 | Huidig type | Optie | 1 | 4-20mA/0-10mA |
15 | Pulsautoutput | Optie | 1 | Frq/ Puls |
16 | Pulsfactor | Optie | 1 | 0.001L - 1 m3 |
17 | Freq Max | Wijziging | 1 | 1 - 5999 Hz |
18 | Comm-adres | Wijziging | 1 | 0 - 99 |
19 | Baudrate | Optie | 1 | 600 tot en met 14400 |
20 | - Het is de Empty Pipe Det. | Optie | 1 | AAN / UIT |
21 | EmpPipe Alm | Wijziging | 1 | 200.0 KΩ |
22 | Hallo, ALM Enble. | Optie | 1 | AAN / UIT |
23 | Hallo Alm Limit. | Wijziging | 1 | 000.0 - 199.9% |
24 | Lo Alm Enble | Optie | 1 | AAN / UIT |
25 | LoAlm limiet | Wijziging | 1 | 000.0 - 199.9% |
26 | RevMeas.Enbl. | Optie | 1 | Aan/uit |
27 | Sensor S/N | Wijziging | 2 | 000000000000-99999999999999 Het bedrag van de uitkering |
28 | Sensor Feit. | Wijziging | 2 | 0.0000 - 3.9999 |
29 | Veldmodus | Optie | 2 | Modus 1,2,3 |
30 | Vermenigvuldiging | Wijziging | 2 | 0.0000 - 3.9999 |
31 | F. Totaal | Wijziging | 3 | 0000000000 - 9999999999 |
32 | R.Totaal | Wijziging | 3 | 0000000000 - 9999999999 |
33 | Invoercontrole | Optie | 3 | Deactiveren/Stop Tot/Reset Tot |
34 | Totalisator | wachtwoord | 3 | 00000 - 59999 |
35 | Sleutel. | Wijziging | 3 | 00000 - 59999 |
36 | Datum ¥y/m/d * | Wijziging | 3 | 99/12/31 |
37 | Tijd-h/m/s * | Wijziging | 3 | 23/59/59 |
38 | wachtwoord L1 | Wijziging | 3 | 0000 - 9999 |
39 | wachtwoord L2 | Wijziging | 3 | 0000 - 9999 |
40 | wachtwoord L3 | Wijziging | 3 | 0000 - 9999 |
41 | Stroom nul | Wijziging | 4 | 0.0000 - 1.9999 |
42 | Stroom max. | Wijziging | 4 | 0.0000 - 3.9999 |
43 | Meterfactor | Wijziging | 4 | 0.0000 - 3.9999 |
44 | Convtr S/N | Wijziging | 4 | 0000000000-9999999999 |
45 | Sys Reset | wachtwoord | 4 |
Toepassing van het scenario:
Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
Contacteer op elk ogenblik ons
