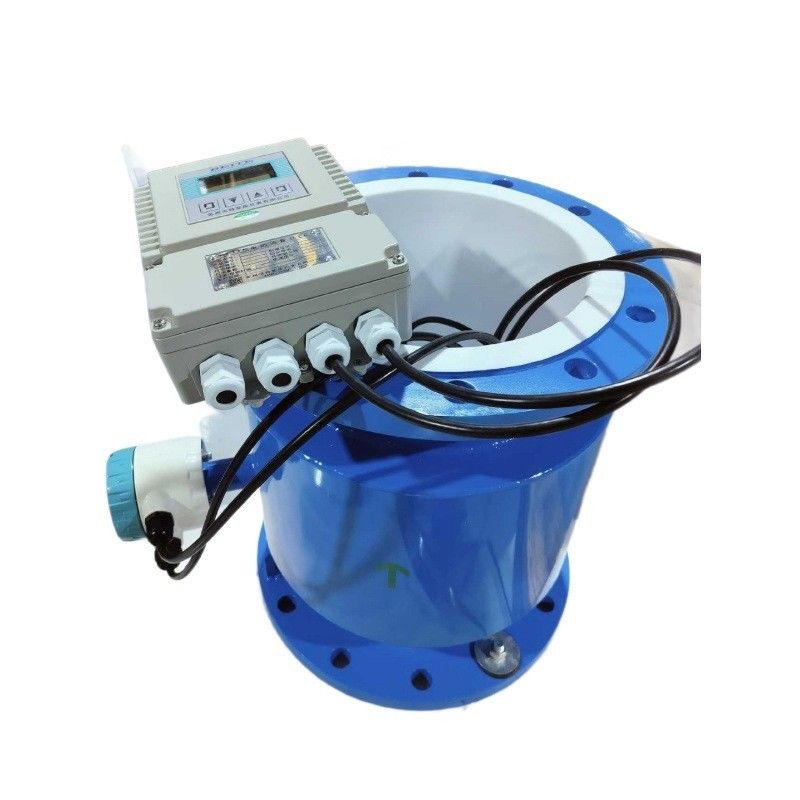

Introductie van elektromagnetische flowmeter
Elektromagnetische flowmeter is een flowmeetinstrument gebaseerd op het elektromagnetische inductieprincipe van Faraday, dat veel wordt gebruikt bij de flowmeting van vloeibare en geleidende vloeistoffen. Het werkingsprincipe kan kort worden samengevat als de volgende stappen:
1. Elektromagnetisch inductieprincipe van Faraday
Het werkingsprincipe van de elektromagnetische flowmeter is gebaseerd op de wet van Faraday van elektromagnetische inductie, die beschrijft dat wanneer een geleidende vloeistof door een magnetisch veld stroomt, er een elektromotorische kracht (dwz spanning) in de vloeistof wordt gegenereerd. De grootte van deze elektromotorische kracht is evenredig met de stroomsnelheid.
Wanneer de vloeistof door het magnetische veld in de pijpleiding van de debietmeter gaat, zullen de geladen deeltjes in de vloeistof (zoals ionen in water) in het bijzonder bewegen onder invloed van het magnetische veld en een elektromotorische kracht (spanning) genereren in een richting loodrecht aan het magnetische veld en de stroomsnelheid. Deze elektromotorische kracht is evenredig met de stroomsnelheid van de vloeistof.
2. Structurele samenstelling
De elektromagnetische flowmeter bestaat hoofdzakelijk uit de volgende onderdelen:
- **Sensor**: Inclusief meetbuis en magneet. De vloeistof die door de meetbuis stroomt, genereert een elektromotorische kracht door interactie met het magnetische veld.
- **Elektrode**: de elektrode vangt het signaal van de elektromotorische kracht op door contact te maken met de vloeistof. Meestal wordt de elektrode op de binnenwand van de meetbuis geïnstalleerd, loodrecht op de richting van de vloeistofstroom.
- **Signaalomzetter**: Zet het door de elektrode ontvangen elektromotorische krachtsignaal om in een stroomsignaal, geef dit weer en verwerk het.
3. Flowmetingsproces
- **Magnetisch veldeffect**: Wanneer de vloeistof door de meetbuis van de elektromagnetische debietmeter stroomt, genereert de ingebouwde magneet een magnetisch veld loodrecht op de stroomrichting.
- **Opwekking van elektromotorische kracht**: wanneer geladen deeltjes (zoals ionen) in de vloeistof in het magnetische veld bewegen, wordt er een elektromotorische kracht in de vloeistof geïnduceerd volgens de wet van Faraday. De grootte van de elektromotorische kracht is evenredig met de stroomsnelheid.
- **Signaalverwerving**: de elektromotorische kracht van de vloeistof in het magnetische veld wordt opgevangen door de elektrode, en het spanningsverschil tussen de elektrode en de vloeistof weerspiegelt de stroomsnelheid.
- **Signaalverwerking en stroomberekening**: door het elektromotorische krachtsignaal te verwerken, kan de converter de werkelijke stroomwaarde van de vloeistof berekenen.
4. Voordelen en toepassingen
- **Geen mechanische onderdelen**: De elektromagnetische flowmeter heeft geen mechanische onderdelen, dus er is geen slijtage en de onderhoudskosten zijn laag.
- **Van toepassing op geleidende vloeistoffen**: De elektromagnetische debietmeter is geschikt voor debietmeting van verschillende geleidende vloeistoffen, zoals water, rioolwater, zure en alkalische oplossingen, slurry, enz.
- **Niet beïnvloed door factoren zoals vloeistofdichtheid, viscositeit, temperatuur, enz.**: De meetresultaten zijn onafhankelijk van de fysieke eigenschappen van de vloeistof en hebben een hoge nauwkeurigheid.
5. Toepassingsscenario's
- Waterbehandeling, chemische processen, voedingsmiddelen en dranken, medicijnen, slurry, olie en gas, enz., vooral bij het meten van corrosieve of stroperige vloeistoffen.
Opgemerkt moet worden dat elektromagnetische debietmeters niet kunnen worden gebruikt voor niet-geleidende vloeistoffen (zoals gas, olievloeistoffen) of vloeistoffen zonder geladen deeltjes in de vloeistof.
Pulsuitgang
U kunt kiezen uit twee soorten pulsuitgangen: frequentie-uitgangsmodus en pulsuitgangsmodus. De meter geeft een continue blokgolfpuls af in de frequentiemodus, terwijl pulsreeksen in de pulsmodus worden uitgevoerd. Frequentie-uitvoer wordt meestal gebruikt voor debietmeting en totalisatie voor een korte tijdsperiode. Pulsuitgang kan rechtstreeks op een externe teller worden aangesloten en wordt vaak gebruikt voor totalisatie over een langere periode.
Zoals hierboven vermeld, wordt een open-collectorcircuit van een transistor gebruikt voor frequentie- en pulsuitvoer. Daarom zijn de externe gelijkstroomvoeding en belasting noodzakelijk.
Functies
1. De meting wordt niet beïnvloed door de variatie in stroomdichtheid, viscositeit, temperatuur, druk en geleidbaarheid. Volgens het lineaire meetprincipe wordt een hoge nauwkeurigheidsmeting gegarandeerd.
2. Geen obstakel in de buis, geen drukverlies en lagere eisen aan een rechte pijpleiding.
3. DN 6 tot DN2000 bestrijkt een breed scala aan buisdiameters. Er is een verscheidenheid aan voeringen en elektroden beschikbaar om aan verschillende stromingskarakteristieken te voldoen.
4. Programmeerbare laagfrequente blokgolfveldexcitatie, waardoor de meetstabiliteit wordt verbeterd en het stroomverbruik wordt verminderd.
5. Implementatie van 16 bits MCU, voor hoge integratie en nauwkeurigheid; Volledig digitale verwerking, hoge geluidsbestendigheid en betrouwbare meting; Flowmeetbereik tot 1500:1.
6. LCD-scherm met hoge resolutie en achtergrondverlichting.
7. RS485- of RS232-interface ondersteunt digitale communicatie.
8. Intelligente detectie van lege leidingen en meting van de weerstand van de elektroden, waardoor verontreiniging van lege leidingen en elektroden nauwkeurig wordt gediagnosticeerd.
9. SMD-component- en Surface Mount-technologie (SMT) zijn geïmplementeerd om de betrouwbaarheid te verbeteren.
Belangrijkste toepassingen
De TQMF elektromagnetische flowmeter kan worden gebruikt om de volumestroom van geleidende vloeistof in een gesloten pijpleiding te meten. Het wordt veel toegepast in de stroommeting en -controle op het gebied van de chemische en aardolie-industrie, de metallurgie-industrie, water- en afvalwater, landbouw en irrigatie, papierproductie, voedsel- en drankenindustrie en farmaceutische industrie. 1.3 Omgevingsomstandigheden Omgevingstemperatuur: sensor: -25℃ tot + 60℃; omvormer: -25℃ tot +60℃. Relatieve vochtigheid: 5% tot 90%; 1.4 Werkomstandigheden Maximale vloeistoftemperatuur: Compact type: 60 ℃ Type op afstand: Teflon 150 ℃ Neopreen 80 ℃; 120℃ Polyurethaan 70℃ Vloeistofgeleidbaarheid: ≥ 5S/cm
Principes voor meten
Het meetprincipe van de elektromagnetische flowmeter is gebaseerd op de elektromagnetische inductiewet van Farady. De sensor bestaat hoofdzakelijk uit een meetbuis met geïsoleerde voering, een paar elektroden geïnstalleerd door penetratie van de meetbuiswand, een paar spoelen en een ijzeren kern om een werkend magnetisch veld te produceren. Wanneer de geleidende vloeistof door de meetbuis van de sensor stroomt, wordt het spanningssignaal in directe verhouding tot de gemiddelde stroomsnelheid van de vloeistof op de elektroden geïnduceerd. Het signaal wordt door de zender versterkt en behandeld om verschillende weergavefuncties te realiseren.
Omvormercircuitschema
De converters leveren een stabiele opwindende stroom aan de spoel in de sensor van elektronische debietmeters om B constant te krijgen en versterken de elektromotorische kracht en zetten deze om in standaardsignalen van stroom of frequentie, zodat de signalen kunnen worden gebruikt voor weergave, regeling en verwerking. Het schema van het convertorcircuit wordt getoond in figuur 2.1.
Tabel met parameterinstellingenmenu
Het converterinstellingenmenu bestaat uit 45 items. Velen van hen worden vóór verzending door de fabrikant ingesteld. Het is niet nodig om ze tijdens de aanvraag te wijzigen. Er zijn er maar een paar die door de gebruiker kunnen worden ingesteld, afhankelijk van de toepassing. De menu-items staan vermeld in de onderstaande tabel:
Artikelnummer | Menuweergave | Instellingsmethode | Wachtwoordniveau | Waardebereik |
1 | Taal | Optie | 1 | Chinees/Engels |
2 | Sensorgrootte | Optie | 1 | 3 - 3000 mm |
3 | Stroombereik | Bewerken | 1 | 0 - 99999 |
4 | Auto Rng Chg | Optie | 1 | AAN / UIT |
5 | Demping | Optie | 1 | 0 - 100 sec |
6 | Stroom richt. | Optie | 1 | Vooruit/Res |
7 | Stroom nul | Bewerken | 1 | +/-0,000 |
8 | LF-afsnijding | Bewerken | 1 | 0 - 99% |
9 | Cutoff ingeschakeld | Optie | 1 | AAN / UIT |
10 | Tarief-van-Chng | Bewerken | 1 | 0 - 30% |
11 | Beperk de tijd | Bewerken | 1 | 0 - 20 sec |
12 | Totale eenheid | Optie | 1 | 0,0001L - 1 m3 |
13 | Stroomdichtheid | Bewerken | 1 | 0,0000 - 3,9999 |
14 | Huidig type | Optie | 1 | 4-20mA/0-10mA |
15 | Pulsuitgang | Optie | 1 | Frq/puls |
16 | Pulsfactor | Optie | 1 | 0,001L - 1 m3 |
17 | Freq Max | Bewerken | 1 | 1 - 5999 Hz |
18 | Comm-adres | Bewerken | 1 | 0 - 99 |
19 | Baudraat | Optie | 1 | 600 - 14400 |
20 | EmpPipe Det. | Optie | 1 | AAN / UIT |
21 | EmpPipe Alm | Bewerken | 1 | 200,0 KΩ |
22 | Hallo ALM Enble | Optie | 1 | AAN / UIT |
23 | Hallo Alm-limiet | Bewerken | 1 | 000,0 - 199,9% |
24 | Lo Alm Enble | Optie | 1 | AAN / UIT |
25 | Lo Alm-limiet | Bewerken | 1 | 000,0 - 199,9% |
26 | RevMeas.Enbl | Optie | 1 | AAN/UIT |
27 | Sensor-serienummer | Bewerken | 2 | 000000000000-999999999999 |
28 | Sensorfeit. | Bewerken | 2 | 0,0000 - 3,9999 |
29 | Veldmodus | Optie | 2 | Modus 1,2,3 |
30 | Vermenigvuldigen | Bewerken | 2 | 0,0000 - 3,9999 |
31 | F. Totale set | Bewerken | 3 | 0000000000 - 9999999999 |
32 | R.Totale set | Bewerken | 3 | 0000000000 - 9999999999 |
33 | Invoercontrole | Optie | 3 | Uitschakelen/Stop Tot/Reset Tot |
34 | Clr Totalizr | Wachtwoord | 3 | 00000 - 59999 |
35 | Clr Tot. Sleutel | Bewerken | 3 | 00000 - 59999 |
36 | Datum –j/m/d * | Bewerken | 3 | 31/12/99 |
37 | Tijd-u/m/s * | Bewerken | 3 | 23/59/59 |
38 | Wachtwoord L1 | Bewerken | 3 | 0000 - 9999 |
39 | Wachtwoord L2 | Bewerken | 3 | 0000 - 9999 |
40 | Wachtwoord L3 | Bewerken | 3 | 0000 - 9999 |
41 | Huidig nul | Bewerken | 4 | 0,0000 - 1,9999 |
42 | Huidig Max | Bewerken | 4 | 0,0000 - 3,9999 |
43 | Meterfactor | Bewerken | 4 | 0,0000 - 3,9999 |
44 | Convtr S/N | Bewerken | 4 | 0000000000-9999999999 |
45 | Systeemreset | Wachtwoord | 4 |
