| Plaats van herkomst | China |
| Merknaam | BEITE |
| Certificering | CE ISO |

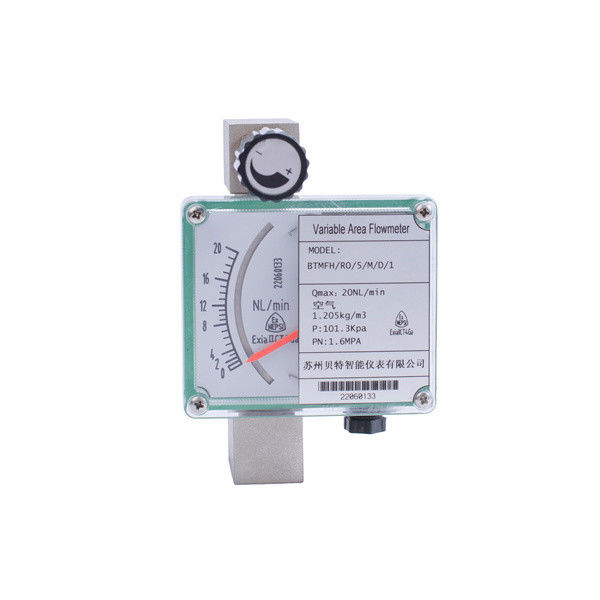

De micro-metalen buis rotor stroommeter is een instrument dat wordt gebruikt om de stroom van vloeistoffen te meten.de structuur en het werkingsprincipe van deze stroommeter zijn als volgt::
1. **Structuur**: De mikrometaalbuisrotorstroommeter bestaat gewoonlijk uit een slanke metalen buis en een rotor die zich in de buis bevindt.De binnendiameter van de metalen buis is klein om aan de meetbehoeften van kleine stromen te voldoenDe rotor is over het algemeen conisch of cilindrisch.
2. **Werkbeginsel**:
- **Vloeistofstroom**: Wanneer de vloeistof door de metalen buis gaat, dwingt deze de rotor om in de buis te draaien.
De rotor zal onder druk van de vloeistof in de buis opstijgen en vallen.de rotor zal stijgenWanneer de doorstroming afneemt, valt de rotor.
- **meting**: door de hoogte van de rotor in de buis te meten, kan de doorstroming van de vloeistof worden bepaald, meestal via een weegschaal of sensor.
3. **Voordelen**:
- **Hoge nauwkeurigheid**: het kan een zeer nauwkeurige stroommeting verzorgen.
- ** Sterke aanpassingsvermogen**: Geschikt voor het meten van kleine stroom, geschikt voor scènes met een kleine vloeistofstroom.
- **Eenvoudige structuur**: Relatief eenvoudig te ontwerpen en te vervaardigen, eenvoudig te onderhouden.
4. ** Toepassing**: Micro-metalen rotor-stroommeters worden veel gebruikt in laboratoria, chemische processen, medische apparatuur,microfluïdische systemen en andere velden die een nauwkeurige kleinstroommeting vereisen.
Deze stroommeter heeft door haar hoge nauwkeurigheid en betrouwbaarheid een belangrijke toepassingswaarde in nauwkeurige meet- en regelsystemen.
Er zijn vier soorten vloeibare verbindingsmaterialen voor de sensor: roestvrij staal en Hastelloy
Goud, titanium, roestvrij staal bekleding FEP; Gebruikers kunnen variëren volgens
Verwerkingsdruk en eisen aan corrosief medium, kiezen van andere contactvloeistof
Materialen die voldoen aan de behoeften van de drukweerstand en de corrosiebestrijding van het proces. Volgens de verschillende meetvereisten kunnen gebruikers bij de selectie van verschillende soorten kiezen
Combinatie van indicatoren om verschillende meetvereisten te bereiken.
De doorstroming wordt gemeten door de zender in de indicator om de verandering van de drijvende positie te detecteren door de koppeling magnetisch staal om de stroom indicatie en signaal te voltooien
Wanneer het gemeten medium van onder naar onder door de meetbuis stroomt, wordt de drijver beïnvloed door de zwaartekracht, de drijfkracht en de snelheid van het vloeistof
Wanneer de drie drijvende krachten in evenwicht zijn, is de drijver relatief stil in een bepaalde positie, die verandert met de ringvormige gap gebied tussen de drijver en de kegel en de vloeistofstroom
De positie van de drijver komt overeen met de grootte van de gemeten middenstroom
Kenmerken
1Sterk geheel metalen ontwerp.
2Geschikt voor gas- en vloeistofmeting in verschillende industrieën.
3Het nieuwe ontwerp van de behuizingsstructuur kan worden gebruikt in een omgeving met hoge temperaturen zonder dat er onderdelen aan worden toegevoegd.
4Speciaal ontworpen kegel meetbuis, breder meetbereik, betere meetlineariteit.
5. kan flens, klem, draad en andere procesverbindingsmethoden leveren die geschikt zijn voor de meeste fabriekstoepassingen.
6- Meeterdeel van het materiaal: roestvrij staal, titanium, Hastelloy, PTFE, FEP en andere materialen.
7Het speciaal ontworpen magnetische koppelingssysteem kan de meetnauwkeurigheid en stabiliteit aanzienlijk verbeteren.
Specificatie
| Meetbereik | Water (20°C) 16 ̊150000 l/h | LCD | Instantane stroomfrequentie weergavewaardebereik: 0,00099999 |
| Gas ((0,1013MPa 20°C) 0,5 ‰ 4000 m3/h | Het cumulatieve doorstromingsschermbereik: 0,0099999999 | ||
| Drukclassificatie van de jas | 1.6MPa | Elektrische interface | M20x1.5,PG11,1/2 NPT Of de gebruiker verstrekt specificaties |
| Gemiddelde temperatuur | Standaardtype: -80°C+220°C | totale hoogte | Standaardtype:250mm(Voor andere installatiemethoden zie de desbetreffende tabel) |
| Hoogtemperatuurtype | 300°C | Beschermingsniveau | IP65/IP67 |
| Gelaagd FEP-type | ≤ 85°C | Explosiebestendige borden | Inhoudelijk veilig:ExiaIICT3?? 6 |
| Ontploffingsdicht type:ExdIICT4?? 6 | |||
| omgevingstemperatuur | -40°C+120°C ((C9≤85°C) (type afstandsbediening met LCD-scherm≤70°C) | Gemiddelde viscositeit | DN15: ≤ 5 mPa.s. |
| ≤ 30 mPa.s) | |||
| DN25: ≤ 250 mPa.s. | |||
| DN50·DN150:≤ 300 mPa.s. | |||
|
Afstandsverhouding
|
10Voor de toepassing van deze richtlijn geldt dat: | uitgang | Standaardsignaal: twee-draad systeem 4~20mA (kan worden uitgerust met HART-communicatie) |
| Standaardsignaal: drie-draad systeem 0 ∼ 10 mA | |||
| Alarmsignaal: 1. twee relais-uitgangen (grenswaarde 125VAC/0,25A) | |||
| 2. Een of twee nabijheidsschakelaars (schakelvereisten zijn gebaseerd op de eisen van de klant) | |||
| Uitgangspulssignaal: 0-1KHz geïsoleerde uitgang (uitgangsniveau Vpp>4,5V) | |||
| Genauigheidsniveau | 2.5 ((Speciaal type1,5% of 1,0%) | aangedreven door: | Standaardtype: 24VDC±20% |
| AC-type: 220 VAC (85 ∼ 265 VAC) (op maat) | |||
| Batterijtype: 3.7@4.4-5.2AH lithiumbatterij. Volgens verschillende gebruiksomstandigheden kan elke groep worden gebruikt (3 tot 12 maanden), en de twee groepen kunnen door elkaar worden gebruikt. | |||
| werkdruk | DN15DN50 PN16MPa (speciaal type 25MPa) | Verbindingsmethode | Standaardtype: HG20592 flens |
| DN80DN150 PN10MPa (speciaal type 16MPa) | Speciaal type: gebruiker verstrekt standaard flens | ||
| Type draadverbinding: door de gebruiker gespecificeerd |
Gebruik (installatie)
Er zijn 12 stappen nodig om de sanitaire metalen buis rotameter te installeren.
1. Reinig de lasschroot en afval in de pijpleiding voordat de stroommeter wordt geïnstalleerd;
2De installatiehoek van het verticale deel van de kalibratie-stroommeter loodrecht op de grond mag niet meer dan 5° bedragen, anders wordt de meetnauwkeurigheid aangetast.
3Om de meetnauwkeurigheid van de stroommeter te waarborgen, moet aan het inlaatpunt van de stroommeter een rechte pijpleiding van ten minste 10xDN worden toegevoegd.en aan het eind van de uitlaat moet een recht buisgedeelte van ten minste 5xDN worden toegevoegdDe regelaar moet tijdens de meting aan de stroommeter worden geplaatst.
4. model Als het gemeten medium een grote pulserende stroom of een tweefasige stroom is,een buffer moet worden geïnstalleerd stroomopwaarts van de stroommeter om de pulsatie te verminderen of te verzwakken om ervoor te zorgen dat de stroom van het medium stabiel is in één faseTegelijkertijd wordt aanbevolen een dampingsstroommeter te gebruiken. .
5. Meetmedium Wanneer het meetmedium vies is of magnetisch geleidende deeltjes bevat, wordt het aanbevolen een filter of een magnetisch filter stroomopwaarts van de stroommeter te installeren.
6De installatie van de ondersteunende stroommeter moet de trillingen van de pijpleiding goed kunnen ondersteunen of de axiale belasting van de stroommeter kunnen verminderen.de drager van de vaste stroommeter moet worden toegevoegd.
7Onderhoud Om het onderhoud en de reparatie van de stroommeter, de reiniging van het magnetisch filter en het regelmatig onderhoud van de pijpleidingen van de gebruiker te vergemakkelijkenhet wordt aanbevolen om de omleidingspijpleiding te gebruiken zoals in figuur 2 wordt weergegeven..
8Stabiliteit Wanneer de stroommeter wordt gebruikt voor de gasmeting, dient ervoor te worden gezorgd dat de werkdruk in de pijpleiding niet minder dan 5 maal het drukverlies van de stroommeter bedraagt,zodat de stroommeter stabiel en normaal kan werken.
9. Voordat u de elektrische afstandsbediening en de stroommeter met alarmbedrijfsschakelaar gebruikt, moet u de instrumentenbekleding openen en de draden correct aansluiten volgens het bedradingsschema.
10. Neem volgens de waarschuwingsplaat op de indicator van de meter het dempingsstuk uit dat voorkomt dat de drijver trilt tijdens het vervoer en gebruik de meter na herstel.
11. Indien de stroommeter is ingeschakeld omdat er geen druk in de pijpleiding is of omdat het systeem de normale werkdruk van het instrument niet heeft bereikt,de regelklep langzaam openen totdat het systeem normaal is voordat het instrument kan worden gebruiktAnders is het gemakkelijk om de wijzer te laten springen of de drijver plotseling te laten bewegen.
12Gebruik door de gebruiker: wanneer de gebruiker het gebruikt, indien de dichtheid van de gemeten vloeistof verschilt van die van water,of de parameters en de werkstatus van het gemeten gas verschillen van de voorschriften van de fabrikantDe omrekeningsmethode is weergegeven in de bijlage.
Voorzorgsmaatregelen
Voorzorgsmaatregelen bij het gebruik van de sanitaire metalen buis rotor stroommeter.
1Metalen rotorstroommeter, metalen buisvlootstroommeter en Verabarstroommeter met een hoge temperatuurweerstand tot 450°C.
2Geschikt voor het meten van gas-, vloeistof- en stoomstromen met een kleine diameter en een lage doorstroming.
3Hoogspanningsbestendige magnetische koppelingsrichtlijn, geen lekken en hoge drukweerstand.
4. meet de doorstroming. Wanneer de doorstroming hoger is dan 100 m3/h, zal het drukverlies groot zijn. .
5Het meetbereik wordt voornamelijk gebruikt voor procesbesturingsinstrumenten, met een nauwkeurigheid van 1%, gewoonlijk 1,5%, en een bereikverhouding van 10:1.
6. Geschikt voor gelegenheden, met inbegrip van intrinsiek veilige explosiebestendige en explosiebestendige typen, geschikt voor gevaarlijke gelegenheden.
7Installatiemethode De juiste installatiemethode is verticale installatie met onderin en bovenin.
Vervaardigerssterkte
Vervaardiger van slimme instrumenten
Het bedrijf beschikt over volledige productie- en verwerkingsapparatuur.De werkplaats heeft meerdere CNC-draaiblokken met hoge precisie., gewone draaiburken, verwerkingsmachines, volledig automatische omtrekslijmsweismachines, boormachines en andere apparatuur.De kalibratiewerkplaats beschikt over twee testlijnen voor de kalibratie van vloeistoffen en een testlijn voor de kalibratie van gassen met een kleine en middelgrote stroom om ervoor te zorgen dat elk product wordt getest volgens de werkelijke omstandigheden.. Kalibratie en verificatie om de kwaliteit van het product te waarborgen.
Standaard afmetingen en gewicht
Type jas, totale afmetingen en gewicht
Overige afmetingen en gewicht van het FEP-type
Afmetingen en gewicht van top-in en bottom-out
Type in- en uitzijde: totale afmetingen, gewicht en drukverlies
Onderinvoer- en zijuitvoertype: totale afmetingen, gewicht en drukverlies
Typ van horizontale installatie: totale afmetingen, gewicht en drukverlies
Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
