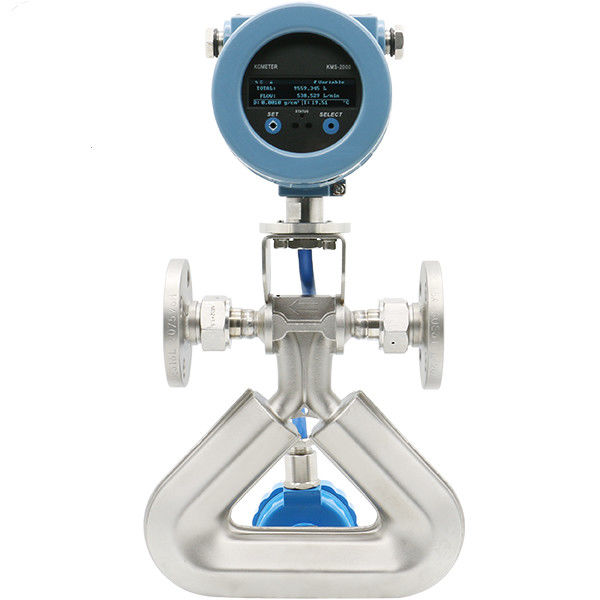

Hoogprecisie 316L Coriolis gasstroommeter

Gedetailleerde introductie van de Coriolis-massa-stroommeter:

De Coriolis-massa-stroommeter is een meter die wordt gebruikt om de massa-stroom van vloeistof of gas te meten, en het werkingsprincipe is gebaseerd op het Coriolis-effect.Coriolis-stroommeters worden veel gebruikt vanwege hun hoge nauwkeurigheid en brede toepassingsbereikHieronder volgt een gedetailleerde inleiding tot de Coriolis-massa-stroommeter:

Werkingsbeginsel

Het werkingsprincipe van de Coriolis-massa-stroommeter is gebaseerd op het Coriolis-effect, dat verwijst naar de traagheidskracht waaraan een object wordt onderworpen wanneer het zich in een roterend systeem beweegt.Specifiek, gebruikt de Coriolis-stroommeter de volgende stappen om de stroom te meten:

1. **Vloeistof die door de sensor stroomt**: De vloeistof stroomt in de sensor van de stroommeter, meestal door een paar trillende buizen of trillende elementen.

2. **Vibratie van de trillende buis**: De trillende buizen van de stroommeter worden gedwongen te trillen bij een bepaalde frequentie en amplitude.De vloeistof oefent kracht uit op deze trillende buizen tijdens het stroomproces.

3. **Generatie van Corioliskracht**: Wanneer de vloeistof door de trillende buis stroomt, wordt Corioliskracht gegenereerd door de traagheid van de vloeistof,en deze kracht zorgt ervoor dat de trillende buis een relatieve verplaatsing heeftDeze verplaatsing beïnvloedt de trillingsfrequentie en fase van de trillende buis.

4. **Meten en berekenen**: De sensor detecteert de relatieve verplaatsing en de frequentiewijziging van de trillende buis en zet deze signalen om in massa-stroomwaarden.Door de trillingskenmerken van de trillingsbuis te analyseren, kan de stroommeter rechtstreeks de massa-stroom van de vloeistof berekenen zonder rekening te houden met de veranderingen in de dichtheid en temperatuur van de vloeistof.

Hoofdkenmerken

- **Hoge nauwkeurigheid**: Coriolis-stroommeters bieden een zeer hoge meetnauwkeurigheid, die 0,1% of zelfs hoger kan bereiken.

- **directe meting van de massa-stroom**: de massa-stroom van de vloeistof kan rechtstreeks worden gemeten zonder de verhouding tussen de volume-stroom en de dichtheid om te zetten.

- **Breed toepasbaarheid**: Geschikt voor de meting van de doorstroming van vloeistoffen en gassen, met inbegrip van vloeistoffen met een hoge viscositeit, corrosie of een hoog bubbelgehalte.

- **Omvattende functies**: Naast de stroommeting kunnen veel Coriolis-stroommeters ook andere parameters zoals temperatuur, dichtheid en concentratie meten.

- **Minder onderhoudsbehoefte**: Omdat het meetdeel van de stroommeter geen bewegende mechanische onderdelen heeft, is het relatief minder vatbaar voor slijtage en storing.

Toepassingsgebieden

- **chemische industrie**: wordt gebruikt om de stroom van chemische stoffen, met name die met een hoge corrosieve of viskeuze werking, nauwkeurig te meten.
- **Voedsel- en drankenindustrie**: meet vloeibare grondstoffen en producten nauwkeurig om de consistentie en kwaliteit van het product te waarborgen.
- **Olie en gas**: meet de stroom van olie, aardgas en hun mengsels, vooral in situaties waar hoge nauwkeurigheid en stabiliteit vereist zijn.
- ** Farmaceutische industrie**: wordt gebruikt om de stroom van geneesmiddelen en andere essentiële vloeistoffen tijdens het productieproces nauwkeurig te meten.

Over het algemeen zijn Coriolis-massa-stroommeters door hun hoge nauwkeurigheid, stabiliteit en veelzijdigheid belangrijke stroommetingsinstrumenten geworden op veel industriële gebieden.

Hoofdkenmerken
1Onbetwistbare prestaties op het gebied van vloeistofmassa-stroom, volume-stroom en dichtheidsmeting
2Het unieke ontwerp zorgt voor ongeëvenaarde meetgevoeligheid en stabiliteit.
3. Garandeert consistente, betrouwbare prestaties over het breedste stroombereik
4Ontworpen om het proces, de montage en het milieu-effect te minimaliseren

Toepassing
De massa-stroommeter kan worden gebruikt op de volgende gebieden om te voldoen aan de eisen van ingrediënten, mengprocessen en commerciële metingen.
Chemisch: bevattende chemisch reactiesysteem
Aardolie: analyse van het vochtgehalte
Lipiden, met inbegrip van plantaardige oliën, dierlijke vetten en andere oliën
Farmaceutische producten
Schilderkunst
Vervaardiging van papier
Textieldrukken en -verven
Brandstof: ruwe olie, zware olie, steenkoolschroot, smeermiddelen en andere brandstoffen.
Voedsel: gasoplosbare dranken, gezondheidsdranken en andere vloeistoffen.
Transport: meting van vloeistof in pijpleidingen.
Vloeibare vloeistof met lage temperatuur, zoals vloeibare zuurstof en vloeibare stikstof, de lage temperatuur tot -200°C
Hoogtemperatuurvloeistof, maximale temperatuur tot 300°C
Hoogdrukvloeistof, zoals slijmstroommeting voor cementering bij oliebooringen

Werkingsbeginsel
Als een buis rond een punt (P) wordt gedraaid terwijl er vloeistof doorheen stroomt (naar of van het rotatiecentrum), genereert dat vloeistof een traagheidskracht, met verwijzing naar figuur 1.1:

Sensorstructuur

De massa-stroommeter-sensor bestaat uit een meetbuis, een aandrijfinrichting, een positiedetector, een dragerstructuur, een temperatuursensor, een behuizing, enz.
1 Ondersteunende structuur: de meetbuis die als trillingsas op de dragende structuur is bevestigd.
2 De meetbuis (vibrerende buis): bestaat uit twee parallelle buizen.
3 Positiedetector: wordt gebruikt voor de meting van de vervorming van de meetbuis.
4 aandrijfinrichting: elektromagnetische kracht wordt gegenereerd om de meetbuis te bewegen zodat deze dicht bij de resonantiefrequentie trilt.
5 Behuizing: Bescherm de meetbuis, de aandrijving en de detector.

Technische parameters

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
