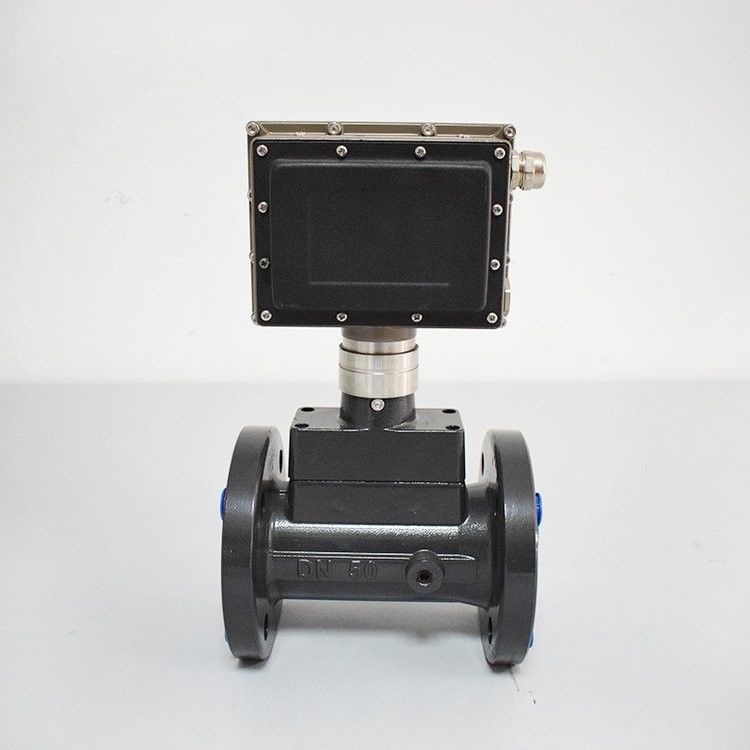

Gasturbine-stroommeter RS485-communicatie

Parameter

1Instrumentkaliber en verbindingsmethode: 25.40.50.65.80.100.125.150.200.250.300 gebruikt flensaansluiting
2Afstandsverhouding: 1:10 1:20 1:30
3Materiaal van het instrument: Meterbody: 304 roestvrij staal
4Beschermingsniveau: ip65

Gasturbine-stroommeters worden hoofdzakelijk gebruikt om de stroom van lucht, stikstof, zuurstof, waterstof, biogas, aardgas, stoom en andere mediumvloeistoffen in industriële leidingen te meten.Bij het meten van de volume-stroom onder arbeidsomstandighedenHet is vrijwel onafhankelijk van de dichtheid van de vloeistof, druk, temperatuur, viscositeit en andere parameters.De instrumentparameters kunnen lang stabiel zijnDe gasvortexstroommeter maakt gebruik van een piezo-elektrische spanningssensor, die zeer betrouwbaar is en kan werken in het werktemperatuurbereik van -20°C tot +250°C.Het heeft analoge standaardsignalen en digitale pulssignaaluitgangHet is een relatief geavanceerde en ideale stroommeter.

Beschrijving

De temperatuur- en drukcompenserende gasturbine-stroommeter is voorzien van een gasturbine-stroomsensor en een stroomtotalisator.De belangrijkste prestatie-indicatoren zijn tot en met en het ideale instrument voor het meten van de handel in gas.

werkingsbeginsel
Wanneer de luchtstroom in de stroommeter komt, gaat deze eerst door de rechtgever met een speciale structuur en wordt versneld.de turbine overwint het weerstandsmoment en het wrijvingsmoment en begint te draaienWanneer het koppel in evenwicht is, is de rotatiesnelheid stabiel.en het magnetisch veld wordt periodiek veranderd door de magneet op de roterende zender schijf, zodat de pulsgenerator een pulssignaal uitzendt met een frequentie die evenredig is met de doorstroming.De microprocessor in de converter telt en berekent het pulssignaal om de werktoestand doorstroming te verkrijgenTegelijkertijd detecteert het de temperatuur en druk van het medium, zet het volume-stroomvermogen van de werkende toestand om in het standaard volume-stroomvermogen volgens het volumecorrectiemodel,en accumuleert het om het standaardvolume totaalbedrag te verkrijgen. .

Berekeningsformule
Bijvoorbeeld: DN40 kaliber gasturbine stroommeter, stroombereik 5-50m3/h, F-1 is ingesteld op 0 (momentaire hoeveelheid weergeeft mh, cumulatieve hoeveelheid weergeeft m3), F-8 is ingesteld op 0.001Dit betekent dat voor elke opgehoopte stroom van 0,001 m een gelijkwaardige puls met een pulsbreedte van 250 ms en een werkcyclus van 50% wordt uitgebracht, dat wil zeggen:de bovengrensfrequentie is 1000/ (250*2) = 2Hz, en de overeenkomstige bovengrens van de stroom is 0,001 * 2 * 3600-7,2 m3/h, wanneer de momentane stroom is groter dan 7,2 m3/h, de frequentie van de output equivalent puls is nog steeds 2Hz, dat wil zeggen,de uitslag is verzadigd.

Instrumentcoëfficiëntcompensatie, d.w.z. meerpuntspolylinecorrectie van de instrumentcoëfficiënt K (zie P16), een totaal van 1 kan worden ingesteld op 6, (F, K) (i=1, 2,..., 6)

(1) F is de oorspronkelijke frequentie, evenredig met de doorstroming, in Hz;

K is de dimensieloze relatie tussen de t-coëfficiënt op het frequentiepunt E en de instrumentcoëfficiënt K (parameter P9), waarbij K de werkelijke coëfficiënt op het frequentiepunt F is,in het algemeen verkregen door kalibratie van de reële stroom.

(2) Werkingsbeginsel van meerpuntspolylinecorrectie: de frequentie die overeenkomt met de stroomstroom Q is F:

F. > F, (i=12...18), volgens de in de tabel ingebouwde specifieke parameters is F de frequentie van het laatste correctiepunt.


Specificatie

illustratie

1Het bovengrensdrukverlies is het drukverlies wanneer de stroommeter werkt op het bovengrensstroompunt, het medium lucht is en de temperatuur normaal is.

2DN20, DN32, DN65 en DN125 zijn niet-nationale standaardproducten en moeten worden aangepast.

Installatieplaats en vereisten
1. Het is ten strengste verboden om de buisflens online te lassen met de stroommeter. De stroommeter moet vóór het lassen worden verwijderd.en het stof in de pijpleiding moet worden gereinigd.

2Om het onderhoud te vergemakkelijken en het normale transport van vloeistof niet te beïnvloeden, wordt aanbevolen een omleidingspijpleiding op te zetten zoals in de bovenstaande figuur wordt weergegeven.

3Om te voorkomen dat onzuiverheden de stroommeter binnendringen, moet een filter worden geïnstalleerd.

4De stroommeter dient horizontaal te worden geïnstalleerd. Het wordt aanbevolen na de stroommeter een stalen expansieverbinding (compensator) aan de achterzijde van de rechte pijpleiding te installeren.Het uitbreidingsgewricht moet voldoen aan de nominale diameter en de nominale druk van de leidingHet uitbreidingsgewricht wordt gebruikt om de spanning in de pijpleiding te compenseren en de installatie en demontage van de stroommeter te vergemakkelijken.

5. Indien verticale installatie vereist is, dient dit bij de bestelling te worden vermeld en moet het product dienovereenkomstig worden geconfigureerd.de luchtstroomrichting moet van boven naar beneden zijn.

6Wanneer de stroommeter voor gebruik buiten wordt geïnstalleerd, wordt aanbevolen een beschermende dekking toe te voegen om onderdompeling in regenwater of blootstelling aan hete zon te voorkomen.die van invloed is op de levensduur van de stroommeter.

7Er mag geen sterke externe magnetische veldinterferentie of sterke mechanische trillingen rond de stroommeter zijn.

8De stroommeter moet betrouwbaar geaard zijn, maar mag niet worden gedeeld met de aardingsdraad van het sterk stroomstelsel.

Toepassingsscenario's

Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
