| Plaats van herkomst | China |
| Merknaam | BEITE |
| Certificering | CE ISO |
Beginsel en structuur
De stroommeter bestaat hoofdzakelijk uit een behuizing, een voorste geleidingsraam, een as, een stuwraket, een achterste geleidingsraam, een versterker met een magneto-elektrische omvormer en een omvormer.Wanneer de vloeistof door de stroommeter gaatDe periodieke rotatie van de draaibank verandert de magnetische stroom van de magneto-elektrische omvormer.en geeft een pulssignaal door middel van magneto-elektrische conversieHet aantal en de frequentie van het pulssignaal zijn gerelateerd aan de door de stroommeter stromen.
Beschrijving

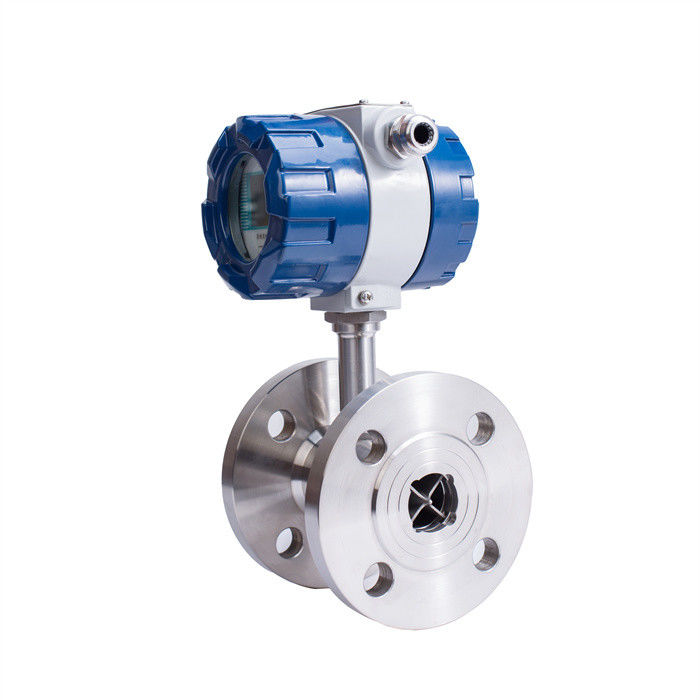

De vloeistofturbine-stroommeter (stroomsensor) van de LWGY-serie is gebaseerd op het principe van het koppelbalans en is een snelheidsstroommeter.lichtgewicht, hoge precisie, goede reproduceerbaarheid, gevoelige respons, gemakkelijke installatie, onderhoud en gebruik.papierindustrie en andere industrieënHet is een ideaal instrument voor stroommeting en energiebesparing.
De stroomafmeter met afstandsbediening kan worden aangesloten op het besturingssysteem of gebruikt in combinatie met het secundaire weergevende instrument.2Cr13Het is niet corrosief en is vrij van vezels, deeltjes en andere verontreinigingen.Als het is gemonteerd met een beeldscherm met speciale functies, kan het ook kwantitatieve controle uitvoeren, alarm voor overhoeveelheid, enz. Door het explosiebestendige type van dit product te kiezen, kan het worden gebruikt in omgevingen met explosieve gevaren.De turbine van onze fabriek is geschikt voor media met een viscositeit van minder dan 5×10-6m2/s bij werktemperatuurVoor vloeistoffen met een viscositeit van meer dan 5 × 10-6 m2/s moet de stroommeter vóór gebruik met echte vloeistof worden gekalibreerd.
Specificatie
| Nominale diameter | 4 | 4 mm,00,04 tot 0,25 m3/h | ||||||
| 6 | 6 mm,0.1 tot en met 0,6 m3/h | |||||||
| 10 | 10 mm,0.2 tot 1,2 m3/h | |||||||
| 15 | 15 mm,0.6~6m3/h | |||||||
| 20 | 20 mm,0.8-8 m3/h | |||||||
| 25 | 25 mm, 1 tot 10 m3/h | |||||||
| 32 | 32 mm,1.6 tot en met 16 m3/h | |||||||
| 40 | 40 mm,2~20 m3/h | |||||||
| 50 | 50 mm,4~40 m3/h | |||||||
| 65 | 65 mm,8-80 m3/h | |||||||
| 80 | 80 mm, 10 tot 100 m3/h | |||||||
| 100 | 100 mm, 20~200 m3/h | |||||||
| 125 | 125 mm,25-250 m3/h | |||||||
| 150 | 150 mm, 30 tot 300 m3/h | |||||||
| 200 | 200 mm,80~800 m3/h | |||||||
| type turbine | LWGY-N | Basistype, +5-24DCV stroomvoorziening, pulsautoutput | ||||||
| LWGY-A | 4~20mA twee-draadstroomuitgang, type afstandsoverdracht | |||||||
| LWGY-B | Op batterijen aangedreven type display ter plaatse | |||||||
| LWGY-C | On-site display/4~20mA twee-draad stroomuitgang | |||||||
| LWGY-C1 | Inrichtingsdisplay/communicatieprotocol RS485 | |||||||
| LWGY-C2 | Live display/HART-communicatieprotocol | |||||||
| Genauigheidsniveau | 5 | 0.5 | ||||||
| 10 | 1 | |||||||
| Tipe bereik | W | Turbine met breed bereik | ||||||
| S | Standaardreeks turbine | |||||||
| Materiaal | S | 304 | ||||||
| L | 316 ((L) | |||||||
| Explosiebestendige eisen | N | N of geen merkteken betekent niet-explosiebestendige | ||||||
| E | (ExdIIBT6) | |||||||
| Drukniveau | N | conventionele | ||||||
| H(x) | verwijst naar de instructies | |||||||
Flowmeter-interface-vergelijkingstabel voor de grootte
| SCI | Nominale diameter | L(mm) | H(mm) | G | Lˊ(mm) | D ((mm) | d(mm) | Aantal gaten |
| (mm) | ||||||||
| LWGY-4 | 4 | 275 | 145 | G1/2 | 215 | |||
| LWGY-6 | 6 | 275 | 145 | G1/2 | 215 | |||
| LWGY-10 | 10 | 455 | 165 | G1/2 | 350 | |||
| LWGY-15 | 15 | 75 | 173 | G1 | ||||
| LWGY-25 | 25 | 100 | 180 | G5/4 | ||||
| LWGY-40 | 40 | 140 | 178 | G2 | ||||
| LWGY-50 | 50 | 150 | 252 | F125 | F18 | 4 | ||
| LWGY-80 | 80 | 200 | 287 | F160 | F18 | 8 | ||
| LWGY-100 | 100 | 220 | 322 | F180 | F18 | 8 |
Kenmerken
1. GOEIE PRECISIE
De stroommeter is een stuwkrachttype met carbidelagers, die een goede nauwkeurigheid en verbeterde slijtvastheid heeft.
2. COMPACTE STRUCTURE
Compacte en lichte structuur, gemakkelijk te installeren en onderhouden
3Eenvoudige structuur
Kenmerken drie: eenvoudige structuur, solide structuur en gemakkelijke demontage en montage
4. Hoge nauwkeurigheid
Hoge nauwkeurigheid, over het algemeen tot ±0,5%R, ±1,0%R, goede herhaalbaarheid
5. herhaalbaarheid
Tot 0,05% - 0,2%5
6. PRESSURE RATING
Hoog drukniveau, klein drukverlies, sterke doorstroming en sterke trillingsweerstand
Verpakking en levering
Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
