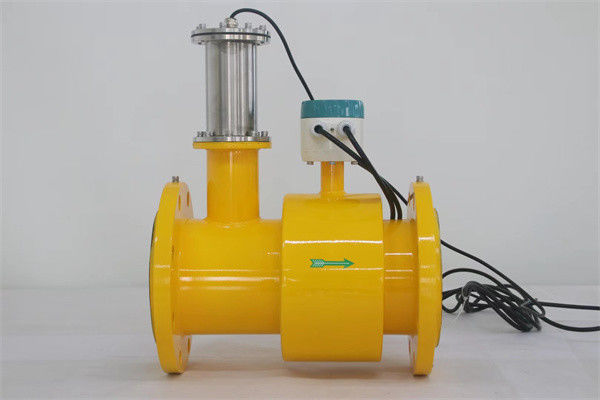

Meting van afvalwater Elektromagnetische stroommeter

Selectie van kaliber en bereik
De diameter van de zender is meestal gelijk aan die van het leidingsysteem. Als het kanaalsysteem moet worden ontworpen, kan de diameter worden geselecteerd op basis van het stroombereik en de doorstroming.voor elektromagnetische stroommetersAls er vaste deeltjes in de vloeistof zijn, kan rekening houdend met de slijtage de gemeenschappelijke doorstroming ≤3m/s worden gekozen.Voor vloeistoffen die gemakkelijk aan de buiswand kleven, kan de doorstroming ≤2m/s worden geselecteerd.

om de diameter van de zender te bepalen.
Het bereik van de zender kan worden gekozen op basis van twee principes: ten eerste is de volledige schaal van het instrument groter dan de verwachte maximale stroomwaarde, en ten tweede,de normale stroomwaarde is groter dan 50% van de volledige schaal van het instrument om een bepaalde meetnauwkeurigheid te garanderen.

Kenmerken
1De meting wordt niet beïnvloed door de variatie van de stroomdichtheid, viscositeit, temperatuur, druk en geleidbaarheid.Een hoge nauwkeurigheid van de metingen wordt gegarandeerd volgens het lineaire meetprincipe.
2Geen obstakels in de leiding, geen drukverlies en minder vereiste voor rechte leidingen.
3. DN 6 tot en met DN2000 bestrijkt een breed scala aan buisgroottes.
4Programmeerbare laagfrequente vierkantgolfsveld-excitatie, die de meetstabiliteit verbetert en het stroomverbruik vermindert.
5. Implementatie van 16-bits MCU, die een hoge integratie en nauwkeurigheid biedt; Volledig digitale verwerking, hoge geluidsresistentie en betrouwbare meting; Stroommeting tot 1500:1.
6HD-LCD-display met achtergrondverlichting.
7. RS485- of RS232-interface ondersteunt digitale communicatie.
8Intelligente detectie van lege buizen en meting van de weerstand van de elektroden die de besmetting van lege buizen en elektroden nauwkeurig diagnosticeren.
9. SMD-component- en oppervlaktebevestigingstechnologie (SMT) worden ingevoerd om de betrouwbaarheid te verbeteren.

Hoofdtoepassingen

TQMF elektromagnetische stroommeter kan worden gebruikt om de volume stroom van geleidende vloeistof in een gesloten pijpleiding te meten.Het wordt op grote schaal toegepast in de stroommeting en -controle op het gebied van de chemische en petroleumindustrie, metallurgische industrie, water en afvalwater, landbouw en irrigatie, papierindustrie, voedingsmiddelen- en drankindustrie en farmaceutische industrie.-25°C tot + 60°CVervanger: -25°C tot + 60°C Relatieve luchtvochtigheid: 5% tot 90% 1.4 Werkomstandigheden Maximale vloeistoftemperatuur: Compact type: 60°C Remote type: Teflon 150°C120°C Polyurethaan 70°C Vloeistofgeleidbaarheid: ≥ 5 S/cm

Metingsprincipes

Het meetprincipe van de elektromagnetische stroommeter is gebaseerd op de elektromagnetische inductiewet van Farady.een elektrodenpaar dat is geïnstalleerd door het doordringen van de wand van de meetbuis,Wanneer de geleidende vloeistof door de meetbuis van de sensor stroomt, wordt de magnetische kracht van de sensor vergroot.het spanningssignaal in directe verhouding tot de gemiddelde doorstromingssnelheid van de vloeistof wordt op de elektroden geïntroduceerdHet signaal wordt versterkt en behandeld door de zender om verschillende weergavefuncties te realiseren.

Schema van het omzetcircuit

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingHet schema van het omvormercircuit is weergegeven in figuur 2.1.

Tabel van parametersetting menu

Het menu met de instellingen van de omzetter bestaat uit 45 items, waarvan de meeste door de fabrikant zijn ingesteld voordat ze worden verzonden.Er zijn slechts een paar van hen te worden ingesteld door de gebruiker volgens de toepassing. De menu-items worden in de onderstaande tabel weergegeven:

Toepassing van het scenario:

Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
