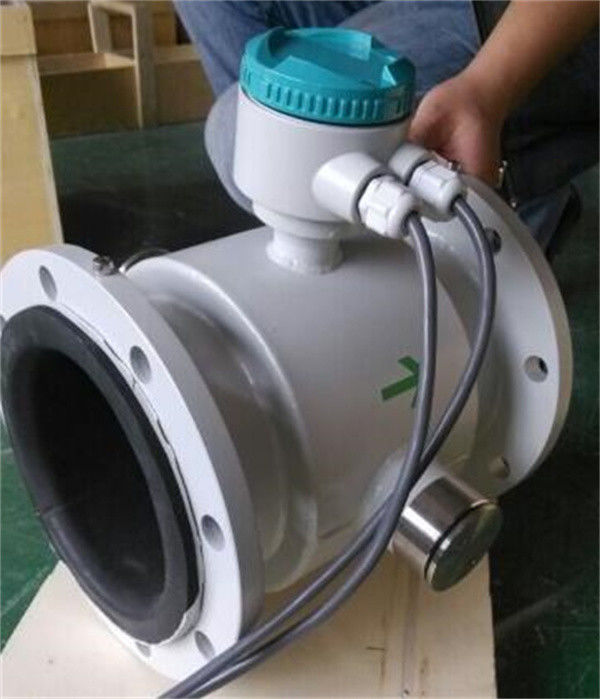

2 inch afvalwaterstroommeter te koop elektromagnetisch

Kenmerken van elektromagnetische stroommeter

Het werkingsprincipe van de elektromagnetische stroommeter is gebaseerd op de wet van de elektromagnetische inductie.goede tijdelijke stabiliteitDe meest gebruikte stroommeter is de inlaat- en uitlaatwaterstroommeting.Elektromagnetische stroommeter heeft de volgende kenmerken::

1. Geen bewegende onderdelen, hoge betrouwbaarheid, goede lange termijn stabiliteit en weinig onderhoud;

2. geen extra weerstand. Dit is vooral belangrijk voor stroommeters met een grote diameter;

3. Hoge meetnauwkeurigheid. Typische productnauwkeurigheid kan ± 0,5%R bereiken

4Het bereik van de gegarandeerde nauwkeurigheid kan over het algemeen 40:1v=0,08 m/u bereiken en de basisfout kan nog steeds kleiner zijn dan ± 2% R

5De vereisten voor rechte pijpleidingen zijn relatief laag, ook voor pijpen met een grote diameter.Er zijn veel soorten stroommeters die vereisen dat de voor- en achterste rechte buis secties te bereiken 5D3D

6De grootste elektromagnetische stroommeter in China levert DN3200-producten.Ultrasone stroommeters kunnen grotere diameter bereiken, waardoor aan de behoeften voor grote diameter en grote stroom waterstroommeting wordt voldaan;

7Er zijn geïntegreerde IP65 en split onderwater IP68 producten;

8Het nadeel is dat de geleidbaarheid van de te meten vloeistof groter moet zijn dan 5 μs en dat de prijs van het instrument toeneemt naarmate de diameter toeneemt.

Pulsautoutput
Er zijn twee soorten pulsautoutput beschikbaar: de frequentieautoutputmodus en de pulsautoutputmodus.terwijl de serie pulsen in pulsmodusDe frequentie-uitgang wordt gewoonlijk gebruikt voor de meting van de doorstroming en voor de totalisatie van korte tijdsperioden.Pulsautoutput kan rechtstreeks worden aangesloten op een externe teller en wordt vaak gebruikt voor lange periode totalisatie.
Zoals hierboven vermeld, wordt transistor open collectiecircuit gebruikt voor frequentie en pulsautoutput. Daarom zijn de externe gelijkstroomtoevoer en belasting noodzakelijk.

Kenmerken
1De meting wordt niet beïnvloed door de variatie van de stroomdichtheid, viscositeit, temperatuur, druk en geleidbaarheid.Een hoge nauwkeurigheid van de metingen wordt gegarandeerd volgens het lineaire meetprincipe.
2Geen obstakels in de leiding, geen drukverlies en minder vereiste voor rechte leidingen.
3. DN 6 tot en met DN2000 bestrijkt een breed scala aan buisgroottes.
4Programmeerbare laagfrequente vierkantgolfsveld-excitatie, die de meetstabiliteit verbetert en het stroomverbruik vermindert.
5. Implementatie van 16-bits MCU, die een hoge integratie en nauwkeurigheid biedt; Volledig digitale verwerking, hoge geluidsresistentie en betrouwbare meting; Stroommeting tot 1500:1.
6HD-LCD-display met achtergrondverlichting.
7. RS485- of RS232-interface ondersteunt digitale communicatie.
8Intelligente detectie van lege buizen en meting van de weerstand van de elektroden die de besmetting van lege buizen en elektroden nauwkeurig diagnosticeren.
9. SMD-component- en oppervlaktebevestigingstechnologie (SMT) worden ingevoerd om de betrouwbaarheid te verbeteren.

Hoofdtoepassingen

TQMF elektromagnetische stroommeter kan worden gebruikt om de volume stroom van geleidende vloeistof in een gesloten pijpleiding te meten.Het wordt op grote schaal toegepast in de stroommeting en -controle op het gebied van de chemische en petroleumindustrie, metallurgische industrie, water en afvalwater, landbouw en irrigatie, papierindustrie, voedingsmiddelen- en drankindustrie en farmaceutische industrie.-25°C tot + 60°CVervanger: -25°C tot + 60°C Relatieve luchtvochtigheid: 5% tot 90% 1.4 Werkomstandigheden Maximale vloeistoftemperatuur: Compact type: 60°C Remote type: Teflon 150°C120°C Polyurethaan 70°C Vloeistofgeleidbaarheid: ≥ 5 S/cm

Metingsprincipes

Het meetprincipe van de elektromagnetische stroommeter is gebaseerd op de elektromagnetische inductiewet van Farady.een elektrodenpaar dat is geïnstalleerd door het doordringen van de wand van de meetbuis,Wanneer de geleidende vloeistof door de meetbuis van de sensor stroomt, wordt de magnetische kracht van de sensor vergroot.het spanningssignaal in directe verhouding tot de gemiddelde doorstromingssnelheid van de vloeistof wordt op de elektroden geïntroduceerdHet signaal wordt versterkt en behandeld door de zender om verschillende weergavefuncties te realiseren.

Schema van het omzetcircuit

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingHet schema van het omvormercircuit is weergegeven in figuur 2.1.

Tabel van parametersetting menu

Het menu met de instellingen van de omzetter bestaat uit 45 items, waarvan de meeste door de fabrikant zijn ingesteld voordat ze worden verzonden.Er zijn slechts een paar van hen te worden ingesteld door de gebruiker volgens de toepassing. De menu-items worden in de onderstaande tabel weergegeven:

Toepassing van het scenario:

Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
