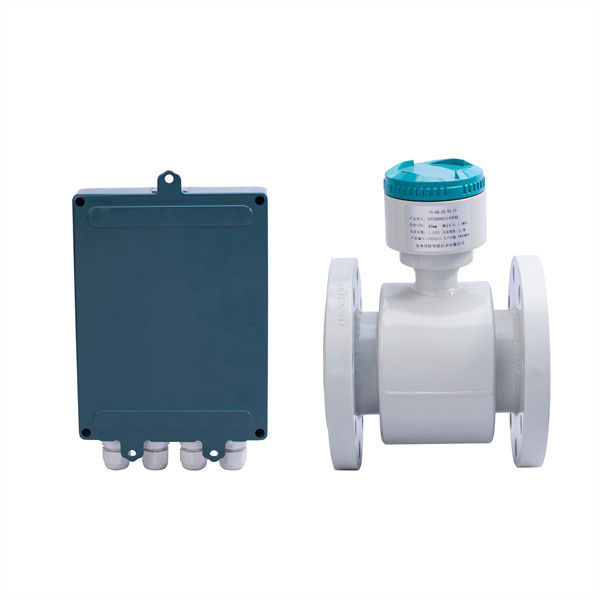

Splitswater Elektromagnetische stroommeter voor afvalwater

Technische inleiding:

De DMF-stroomsensor is gebaseerd op Faradays wet van elektromagnetische inductie.maar een vloeibare vloeistof of een vloeistof-vaste tweefasige vloeistof met een bepaalde geleidbaarheidWanneer het geleidende medium dat wordt gemeten zich beweegt langs het snijden magnetische lijnen van kracht in het magnetisch veld.en de geïnduceerde elektromotorische kracht wordt gedetecteerd door een paar elektrodenHet spanningssignaal V kan worden uitgedrukt door de volgende formule: V=KBDV K: Proportionele constante B: Magnetische inductiestrijdte D: Innendiameter van de meetbuis v:Het gemiddelde stroomsnelheidssignaal v in het meetgedeelteHet frequentiesignaal 5VOCO-5VDC wordt gebruikt voor de accumulatie of besturing van de volgende instrumenten.Over het algemeen, is de door de industriële elektromagnetische stroommeter gemeten doorstromingssnelheid van het medium bij voorkeur 2 tot 4 m/s. In bijzondere gevallen moet de minimale doorstromingssnelheid niet lager zijn dan 0,1 m/s,en de maximumsnelheid van de stroom mag niet meer bedragen dan 8 m/sAls het medium vaste deeltjes bevat, moet de gemeenschappelijke doorstroming minder dan 3 m/s bedragen om overmatige wrijving tussen de bekleding en de elektrode te voorkomen.de doorstroming kan groter zijn dan 2 m/sEen grotere doorstroming helpt automatisch de kleverigheid van de elektrode te elimineren.Op voorwaarde dat het meetbereik Q is bepaald, kan de grootte van de diameter van de stroommeter D worden bepaald volgens het bereik van de bovenstaande stroom V, en wordt de waarde ervan berekend volgens de volgende formule:
Q=πD?V/4
Q: Stroomsnelheid (m2/h) D: Binnendiameter van de buis V: Stroomsnelheid (m/h)
Het meetbereik Q van de elektromagnetische stroommeter moet groter zijn dan de verwachte maximale stroomwaarde,en de normale stroomwaarde iets hoger moet zijn dan 50% van de volle schaal van de stroommeter.

Veranderingspercentage en tijdslimiet
De limiettechniek van de wisselkoers wordt gebruikt om toepassingsgerelateerd hoog elektrisch lawaai in het processtroomsignaal te elimineren.
Om elektrisch lawaai te controleren, worden twee parameters gedefinieerd:Als de uit de steekproef genomen stroomwaarde de vastgestelde grenswaarde van de wisselkoers overschrijdt op basis van de gemiddelde stroomwaarde tot de uit de steekproef genomen tijdHet systeem zal deze steekproefwaarde afwijzen en in plaats daarvan de gemiddelde waarde met inbegrip van de grenswaarde van de wisselkoers in plaats van de afgewezen steekproefwaarde weergeven.indien de grenswaarde van de bemonsterde waarde langer dan de vooraf ingestelde controlegrensduur voor dezelfde stroomrichting blijft worden overschredenFiguur 6 illustreert het effect van geluidsonderdrukking op basis van de snelheidsgrens.
De waarde van de snelheidsgrens kan worden ingesteld tussen 0 en 30% van het stroombereik en de limiettijd varieert van 0 tot 20 seconden.
De grensfunctie wisselkoers is niet geschikt voor korte periode metingen en kalibratie van de stroommeter.

Kenmerken
1De meting wordt niet beïnvloed door de variatie van de stroomdichtheid, viscositeit, temperatuur, druk en geleidbaarheid.Een hoge nauwkeurigheid van de metingen wordt gegarandeerd volgens het lineaire meetprincipe.
2Geen obstakels in de leiding, geen drukverlies en minder vereiste voor rechte leidingen.
3. DN 6 tot en met DN2000 bestrijkt een breed scala aan buisgroottes.
4Programmeerbare laagfrequente vierkantgolfsveld-excitatie, die de meetstabiliteit verbetert en het stroomverbruik vermindert.
5. Implementatie van 16-bits MCU, die een hoge integratie en nauwkeurigheid biedt; Volledig digitale verwerking, hoge geluidsresistentie en betrouwbare meting; Stroommeting tot 1500:1.
6HD-LCD-display met achtergrondverlichting.
7. RS485- of RS232-interface ondersteunt digitale communicatie.
8Intelligente detectie van lege buizen en meting van de weerstand van de elektroden die de besmetting van lege buizen en elektroden nauwkeurig diagnosticeren.
9. SMD-component- en oppervlaktebevestigingstechnologie (SMT) worden ingevoerd om de betrouwbaarheid te verbeteren.

Hoofdtoepassingen

TQMF elektromagnetische stroommeter kan worden gebruikt om de volume stroom van geleidende vloeistof in een gesloten pijpleiding te meten.Het wordt op grote schaal toegepast in de stroommeting en -controle op het gebied van de chemische en petroleumindustrie, metallurgische industrie, water en afvalwater, landbouw en irrigatie, papierindustrie, voedingsmiddelen- en drankindustrie en farmaceutische industrie.-25°C tot + 60°CVervanger: -25°C tot + 60°C Relatieve luchtvochtigheid: 5% tot 90% 1.4 Werkomstandigheden Maximale vloeistoftemperatuur: Compact type: 60°C Remote type: Teflon 150°C120°C Polyurethaan 70°C Vloeistofgeleidbaarheid: ≥ 5 S/cm

Metingsprincipes

Het meetprincipe van de elektromagnetische stroommeter is gebaseerd op de elektromagnetische inductiewet van Farady.een elektrodenpaar dat is geïnstalleerd door het doordringen van de wand van de meetbuis,Wanneer de geleidende vloeistof door de meetbuis van de sensor stroomt, wordt de magnetische kracht van de sensor vergroot.het spanningssignaal in directe verhouding tot de gemiddelde doorstromingssnelheid van de vloeistof wordt op de elektroden geïntroduceerdHet signaal wordt versterkt en behandeld door de zender om verschillende weergavefuncties te realiseren.

Schema van het omzetcircuit

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingHet schema van het omvormercircuit is weergegeven in figuur 2.1.

Tabel van parametersetting menu

Het menu met de instellingen van de omzetter bestaat uit 45 items, waarvan de meeste door de fabrikant zijn ingesteld voordat ze worden verzonden.Er zijn slechts een paar van hen te worden ingesteld door de gebruiker volgens de toepassing. De menu-items worden in de onderstaande tabel weergegeven:

Toepassing van het scenario:

Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
