Opmerking:
1De conventionele verbindingen zijn ABS-technische plasticsinkverbindingen, die ook met PVC-inkverbindingen of ABS-interne draden kunnen worden verbonden.
2De geleidingsstaaf kan onder bijzondere omstandigheden met roestvrij staal F46 304 worden bekleed.
3De "O"-ringen kunnen ook van fluorrubber enz. worden gemaakt.
DN15-DN100 Mechanische indicator Stoommetalenbuis Rotameter Variabele oppervlakte Riolering Chloor Zuurstof Stikstofgas
Beschrijving

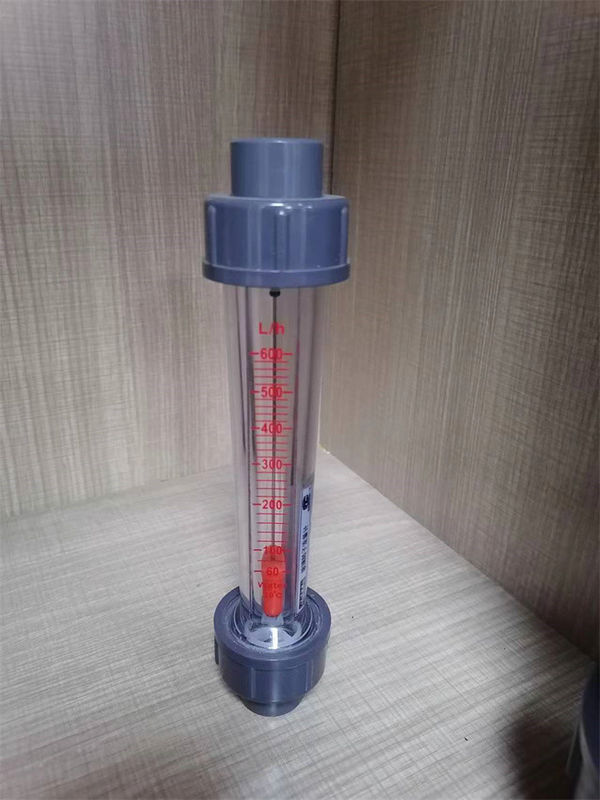

De LZT-S-serie van plastic buis zwevende stroommeter heeft de kenmerken van eenvoudige structuur, licht gewicht, corrosiebestendigheid, niet gemakkelijk te breken, niet-toxisch en geurloos, en gemakkelijk te gebruiken.Het wordt voornamelijk gebruikt in de chemische industrie., lichte industrie, geneeskunde, voedingsmiddelen, milieubescherming en andere afdelingen om de doorstroming van eenfasige niet-pulserende vloeistofstroom te meten.
Structuur van de stroommeter: het bestaat voornamelijk uit een doorzichtige plastische kegelvormige buis die verticaal is geïnstalleerd met het kleine uiteinde naar beneden en het grote uiteinde naar boven,en een drijver die kan bewegen omhoog en omlaag in de conische buis, dat bestaat uit moeren, buizen, leidingsstaven, stopjes, enz.
Het uiterlijk is zoals in de figuur weergegeven: het is hoofdzakelijk verdeeld in kort buistype en lang buistype.met draadverbinding en met flenstering.
Specificatie
| Reeksennummer | naam | Materiaal |
| 1 | pijpen | ABS |
| 2 | noten | ABS |
| 3 | O-ring. | NBR |
| 4 | lagere stop | ABS |
| 5 | schuiven | ABS |
| 6 | Conische buis | PS |
| 7 | bovenste halte | ABS |
| 8 | geleidingsstaaf | 316 |
| Opmerking: 1. conventionele verbindingen zijn vervaardigd van ABS-technisch kunststof en kunnen ook worden verbonden met PVC-sinking of ABS-interne draden; 2De geleidingsstaaf kan onder bijzondere omstandigheden met roestvrij staal F46 304 worden bekleed; 3De O-ring kan ook van fluor rubber zijn. |
||
| model | Meetbereik | middelmatig | tips |
| LZT-15S (Lange buis) |
6 tot en met 60 l/h | water | met een gewicht van niet meer dan 50 kg |
| 10-100 l/h | |||
| 16-160 l/h | |||
| 25-250 L/h | |||
| 40-400 l/h | |||
| 60-600 l/h | |||
| LZT-25S (Lange buis) |
60-600 l/h | ||
| 100 tot 1000 liter/uur | |||
| 160-1600 l/h | |||
| 250-2500 L/h | |||
| 300-3000 L/h | |||
| LZT-40S (Lange buis) |
0.4-4 m3/h | ||
| 0.6-6 m3/h | |||
| LZT-50S (Lange buis) |
0.4-4 m3/h | ||
| 0.6-6 m3/h | |||
| 1-10 m3/h | |||
| 1.6 tot en met 16 m3/h | met stuurstang | ||
| LZT-100S LZT-125S LZT-150S |
8-50 m3/h | Vliesverbinding met leidstang | |
| 12-60 m3/h | |||
| 14-90 m3/h | |||
| 18-120 m3/h | |||
| 18-150 m3/h | |||
| 22-180 m3/h | |||
| 25-200 m3/h |
| model | meetbereik | middelmatig | tips |
| LZT-15S (korte buis) |
6 tot en met 60 l/h | water | met stuurstang |
| 10-100 l/h | |||
| 16-160 l/h | |||
| 25-250 L/h | |||
| 40-400 l/h | |||
| 60-600 l/h | |||
| 100 tot 1000 liter/uur | |||
| LZT-25S (korte buis) |
100 tot 1000 liter/uur | ||
| 160-1600 l/h | |||
| 250-2500 L/h | |||
| 300-3000 L/h | |||
| LZT-32S (korte buis) |
0.4-4 m3/h | ||
| 0.6-6 m3/h | |||
| LZT-50S (korte buis) |
1-10 m3/h | ||
| 1.6 tot en met 16 m3/h | |||
| LZT-65S (korte buis) |
5-25 m3/h | ||
| 8-40 m3/h | |||
| 12-60 m3/h | |||
| LZT-80S | 5-25 m3/h | verbinding van de flens met de buis | |
| 8-40 m3/h | |||
| 12-60 m3/h | |||
| Opmerking: 1. Het bovenstaande betreft regelmatig verkeer, ook speciaal verkeer is beschikbaar. 2Het nauwkeurigheidsniveau van de stroommeter is niveau 4, met een drukweerstand van ≤ 0,6 MPa. Het medium dat wordt gebruikt is water of verdund zuur of alkalie met een concentratie van minder dan 30%.De temperatuur is over het algemeen 0°C~40°C, en kan in korte tijd tot 65°C worden gebruikt. |
|||
Voorzorgsmaatregelen
(1) Voor de installatie dient de uitlaat van de stroommeter te worden ontmanteld, de steun van de schuim- of plasticpijp in de meter te worden verwijderd en vervolgens opnieuw te worden geïnstalleerd.Let op dat de "O"-ring tijdens de herinstallatie in het spuitstuk moet worden geïnstalleerdBinnen.
(2) De interface van de stroommeter kan worden aangesloten met een bijbehorende plastic buis (ABS of PVC) en met speciale lijm worden gebonden.Je kunt ook verbinding maken met de plastic flens eerst en dan de metalen flens.
(3) De stroommeter moet verticaal worden gemonteerd (de hoek tussen het midden van de stroommeter en de loodlijn mag niet meer dan 5° bedragen).De installatiehoogte moet gemakkelijk zijn voor het lezen van de drijverBij het lezen moet de gezichtslijn horizontaal liggen ten opzichte van de leespositie van de zwever.
(4) Het rechte buisgedeelte van de in- en uitgangen van de stroommeter voor en achter de stroom moet ≥ 5 maal de nominale diameter van de stroommeter bedragen.
(5) Indien de te meten vloeistof grotere deeltjes onzuiverheden of gestolen goederen bevat, dient een filter boven de stroommeter te worden geïnstalleerd.
(6) Als de te meten vloeistof een pulserende stroom is, waardoor de schommeling van de float niet normaal kan worden gemeten, moeten een buffer en een setter van de juiste grootte stroomopwaarts van de stroommeter worden geïnstalleerd..
(7) Probeer het geschikte stroomgedeelte van de stroommeter te gebruiken om de stroom te testen (het geschikte stroomgedeelte verwijst over het algemeen naar 40% tot 70% van de bovengrensstroom).
