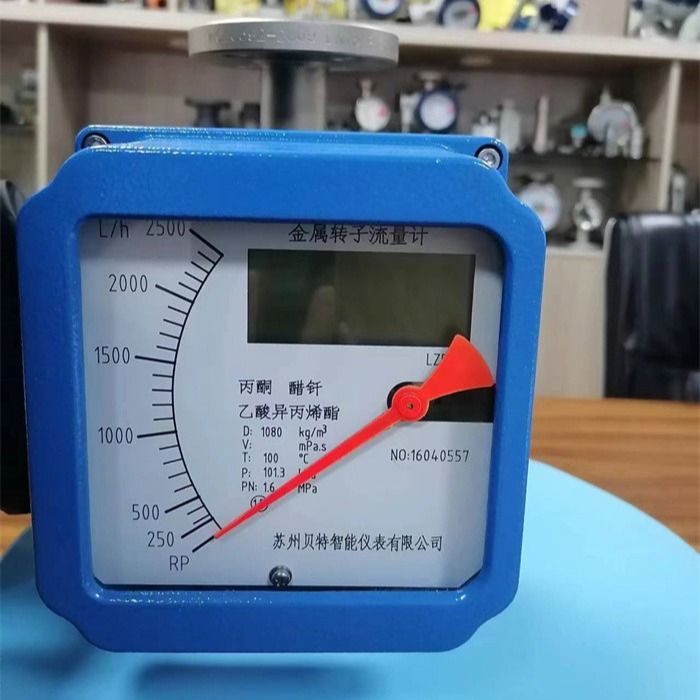

Hooggevoelige rotameter voor metalen buizen voor precieze metingen

1Werkingsbeginsel van een rotameter voor metalen buizen

Metalen rotorstroommeters bestaan over het algemeen uit metalen buizen en rotoren.De rotatiehoek van de rotor is evenredig met de doorstroming van het vloeistofDe doorstroming en de doorstroming van de vloeistof kunnen worden berekend door de rotatiesnelheid van de rotor te meten.
2Toepassingsgebieden van rotameter voor metalen buizen
Metalen buisrotorstroommeters worden veel gebruikt voor stroommeting en -controle op het gebied van aardolie, chemische industrie, metallurgie, elektriciteit, farmaceutische producten, lichte industrie, enz.Bijvoorbeeld:In de petrochemische industrie kunnen metalen rotometerbuizen worden gebruikt om de stroom van vluchtige vloeistoffen zoals vloeibaar gas, aardgas, kerosine, benzine en motorolie te meten.in de farmaceutische industrieMetalen rotometers kunnen farmaceutische grondstoffen en preparaten worden gemeten. , injectie- en andere geneesmiddelen.
3. Kenmerken van de stroommeter van de rotor van de metalen buis
1- een breed meetbereik, geschikt voor het meten van de doorstroming van vloeistoffen en gassen;
2. Hoge precisie en kleine meetfout;
3. snelle reactiesnelheid, geschikt voor situaties waarin realtime meting vereist is;
4Eenvoudige structuur, gemakkelijk te installeren en onderhouden;
5. Goed duurzaam en geschikt voor harde industriële omgevingen.
Kortom, de metalen rotorstroommeter is een stroomafmetingsinstrument met een hoge precisie, hoge betrouwbaarheid en een breed toepassingsgebied.overwegen om een rotameter met metalen buizen te gebruiken voor de meting en controle van de stroom.

Gebruik (installatie)
Er zijn 12 stappen nodig om de sanitaire metalen buis rotameter te installeren.
1. Reinig de lasschroot en afval in de pijpleiding voordat de stroommeter wordt geïnstalleerd;
2De installatiehoek van het rechtopstaande gedeelte van de kalibratie-stroommeter loodrecht op de grond mag niet meer dan 5° bedragen, anders wordt de meetnauwkeurigheid aangetast.
3Om de meetnauwkeurigheid van de stroommeter te waarborgen, moet aan het inlaatpunt van de stroommeter een recht buisgedeelte van ten minste 10xDN worden toegevoegd.en aan het eind van de uitlaat moet een recht buisgedeelte van ten minste 5xDN worden toegevoegdDe regelaar moet tijdens de meting aan de stroommeter worden geplaatst.
4. model Als het gemeten medium een grote pulserende stroom of een tweefasige stroom is,een buffer moet worden geïnstalleerd stroomopwaarts van de stroommeter om de pulsatie te verminderen of te verzwakken om ervoor te zorgen dat de stroom van het medium stabiel is in één faseTegelijkertijd wordt aanbevolen een dampingsstroommeter te gebruiken. .
5. Meetmedium Wanneer het meetmedium vies is of magnetisch geleidende deeltjes bevat, wordt het aanbevolen een filter of een magnetisch filter stroomopwaarts van de stroommeter te installeren.
6De installatie van de ondersteunende stroommeter moet de trillingen van de pijpleiding goed kunnen ondersteunen of de axiale belasting van de stroommeter kunnen verminderen.de steun van de vaste stroommeter moet worden toegevoegd.
7Onderhoud Om het onderhoud en de reparatie van de stroommeter, de reiniging van het magnetisch filter en het regelmatig onderhoud van de pijpleidingen van de gebruiker te vergemakkelijkenhet wordt aanbevolen om de omleidingspijpleiding te gebruiken zoals in figuur 2 wordt weergegeven..
8Stabiliteit Wanneer de stroommeter wordt gebruikt voor de gasmeting, dient ervoor te worden gezorgd dat de werkdruk in de pijpleiding niet minder dan 5 maal het drukverlies van de stroommeter bedraagt,zodat de stroommeter stabiel en normaal kan werken.
9. Voordat u de elektrische afstandsbediening en de stroommeter met alarmbedrijving gebruikt, moet u de hoes van het instrument openen en de draden correct aansluiten volgens het bedradingsschema.
10. Neem volgens de waarschuwingsplaat op de indicator van de meter het dempstuk uit dat voorkomt dat de drijver trilt tijdens het vervoer en gebruik de meter na herstel.
11Als de stroommeter is ingeschakeld omdat er geen druk in de pijpleiding is of omdat het systeem de normale werkdruk van het instrument niet heeft bereikt,de regelklep langzaam openen totdat het systeem normaal is voordat het instrument kan worden gebruiktAnders is het gemakkelijk om de wijzer te laten springen of de drijver plotseling te laten bewegen.
12Gebruik door de gebruiker: wanneer de gebruiker het gebruikt, indien de dichtheid van de gemeten vloeistof verschilt van die van water,of de parameters en de werkstatus van het gemeten gas verschillen van de voorschriften van de fabrikantDe omrekeningsmethode is weergegeven in de bijlage.

Specificatie

Standaard afmetingen en gewicht

Type jas, totale afmetingen en gewicht

Overige afmetingen en gewicht van het gelijnd FEP-type

Afmetingen en gewicht van top-in en bottom-out

Type in- en uitzijde: totale afmetingen, gewicht en drukverlies

Onderinvoer- en zijuitvoertype: totale afmetingen, gewicht en drukverlies

Typ van horizontale installatie: totale afmetingen, gewicht en drukverlies

Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
