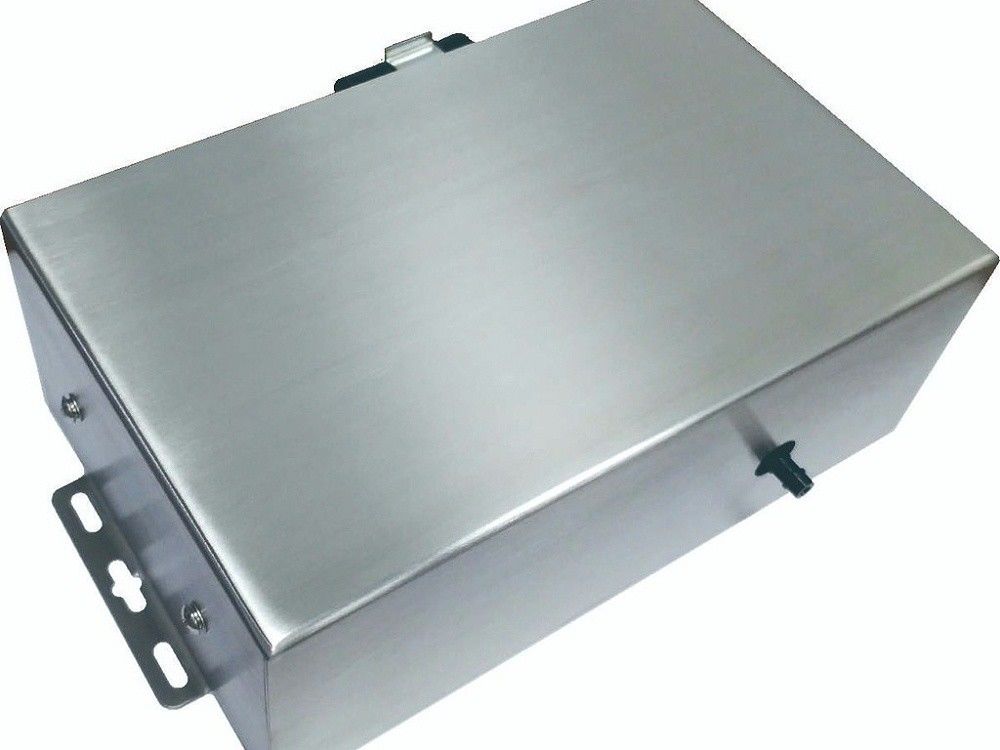

DM-2510T stofdeeltjesmeter



MAS-I Micro-luchtstation



Beschrijving



De DM-2510T online stofmeter is geschikt voor snelle bepaling van de concentratie van inadembare deeltjes in de atmosferische omgeving, detectie van stofconcentratie in arbeidshygiëne-aspecten zoals productielocaties van industriële en mijnbouwbedrijven, en monitoring van inadembare stofconcentraties in het veld van milieubescherming.



Dit product heeft een speciaal ontwerp van de optische holte en introduceert omhulselgas om de gehele optische holte te beschermen, waardoor de vervuiling van de optische holte door stofdeeltjes in grote mate wordt verminderd en de onderhoudswerklast wordt verminderd.
Het productontwerp voldoet aan de JJG846-2015-norm en wordt veel gebruikt bij het realtime monitoren van stofconcentraties op openbare plaatsen zoals bouwplaatsen, industriële en mijnbouwbedrijven, opslagplaatsen en dokken.Het kan sneller en directer de voortdurende veranderingen in de stofconcentratie in de atmosfeer waarnemen, wat in overeenstemming is met de relevante industrienormen.Wetten, voorschriften en normen kunnen ook de werkefficiëntie effectief verbeteren en kunnen zowel binnen als buiten worden toegepast.
​



Functie


Nauwkeurigheidsparameters
/ PRECISIEPARAMETER
Optisch deeltjesgrootte snijden, kan PM1.0, PM2.5, PM10.0, TSP tegelijkertijd monitoren
Lang leven
/LANG LEVEN
Voeg een mantelgasbeschermingsfunctie toe om de levensduur van de apparatuur zelf te verlengen
Ingebouwde bescherming
/INGEBOUWDE BESCHERMING
Vergroot de beschermingsfunctie van het luchtpad
zelf feedback
/ZELF-FEEDBACK
Verhoogde stroomfeedback zorgt voor een constante stroomregeling, handhaaft de stabiliteit van het bemonsteringsvolume en verbetert de nauwkeurigheid.
Makkelijk onderhoud
/ MAKKELIJK ONDERHOUD
Eenvoudig te installeren en te demonteren
Gegevens zijn accuraat
/NAUWKEURIGE GEGEVENS
Nulkalibratie en spankalibratie kunnen via software worden bereikt
Bemonstering is controleerbaar
/ MONSTERNEMING CONTROLEERBAAR
Aanpasbare bemonsteringsmethode en regelbare bemonsteringstijd
Gegevens zijn accuraat
/NAUWKEURIGE GEGEVENS
Voeg de conversiecoëfficiënt van de massaconcentratie toe
Meerdere uitgangen
/MEERDERE UITGANG
Interface-uitgang, RS232/485, etc





Specificatie





Bewakingsparameters	Pm1.0, Pm2.5, Pm10, Tsp
Concentratiebereik	0-30(Mg/M³)
Nauwkeurigheid bewaken	0,1(μG/M³)
De bemonsteringsperiode	Bemonstering 15 seconden, interval 45 seconden
Gebruiksomgeving	Atmosfeer
Communicatiemethode	Rs232, Rs485
Stroomvoorziening	Gelijkstroom: 12-24v
Energieverbruik	4,0 W
Dimensies	215×70×160mm3
Kwaliteit	1,3 kg
Installatie methode	Slimme wandmontage





Functie en definitie
Bemonsteringspoort: Verwijder de beschermhoes van de bemonsteringspoort voordat u het product gebruikt.

Uitlaatpoort: Sluit de uitlaatpoort niet tijdens gebruik.

Extern filter:

Let bij het vervangen van het externe filter op de richting van de pijl en zorg ervoor dat u geen omgekeerde toegang tot het luchtpad toestaat.

Definitie van terminalbedrading:

De bedradingsklemmen (zoals weergegeven in de afbeelding hierboven) zijn genummerd van 1-8 van links naar rechts.

De bedradingsdefinitie van ingang en communicatie is zoals weergegeven in de volgende tabel:



1	2	3	4	5	6	7	8
(+)	(-)	A	B	grond	TXD	RXD	GND
Ingangsterminal (DC: 12V)		RS485			RS232



MODBUS-RTU-protocolbeschrijving
Korte omschrijving van de overeenkomst
Byte-transmissiemethode

lBaudrate: 9600

l1 startbits

18 databits

lGeen pariteitsbit

lFoutcontrole (Error Checking) CRC (cyclische redundantiecontrole, eerst lage byte en dan hoge byte)

Protocoldataframeformaat



Adres	Functie	Gegevens	Rekening
8-bits	8-bits	N×8-bits	CRC-Lo	CRC-Hallo



Adresveld

In de meter wordt alleen 1-247 gebruikt, andere adressen zijn gereserveerd.FCH is het uitzendadres.

Functie domein



code	betekenis	communicatie methode	effect
03U	Gegevensregister lezen	Karakter	Haal de huidige waarde van een of meer registers op
06U	Stel een enkele registerwaarde in	Karakter	Stel een waarde in voor een register





Methoden voor foutcontrole

Het proces voor het genereren van een CRC is:

l Bereid een 16-bits registerbit FFFFH (allemaal 1) voor, genaamd CRC-register;

l Voer een XOR-bewerking uit op de 8-bits bytes in het dataframe en de lage byte in het CRC-register, en sla het resultaat op in het CRC-register;

l Verschuif het CRC-register één bit naar rechts, vul de bit met 0, verplaats de ondergrensbit naar buiten en detecteer deze;

lAls de ondergrens 0 is: herhaal stap 3 (volgende dienst);

lAls de ondergrens 1 is:

XOR het CRC-register met een vooraf ingestelde vaste waarde (A001H);

Herhaal de derde en vierde stap tot 8 shifts, zodat er in totaal acht bits worden verwerkt;

Herhaal stap 2 tot en met 5 om de volgende acht bits te verwerken totdat alle bytes zijn verwerkt;

De waarde van het CRC-register is de waarde van de CRC.

Er is ook een methode om CRC te berekenen met behulp van een vooraf ingestelde tabel.Het belangrijkste kenmerk is de hoge rekensnelheid, maar de tafel vereist een grote opslagruimte.Ik zal hier niet in details treden.Raadpleeg de relevante informatie.

Gedetailleerde uitleg van het communicatieformaat

Gegevens lezen (functiecode 03)

De verkregen gegevens worden omgezet in werkelijke waarden volgens het overeenkomstige gegevensitemtype.

Commandovoorbeeld: PM2.5-gegevens lezen, adres 01H, leeslengte is beperkt, woordmodus

versturen:	Instrumentadres	opdrachtcode	Startadrescode		Leeslengte [woordeenheid]		CRC16
	1	3	0	8	0	2	CRC-Lo	CRC-Hallo
Correct retourneert:	Instrumentadres	opdrachtcode	Bytelengte		numerieke waarde		rekening
	1	3	4		xx xx xx xx		CRC-Lo	CRC-Hallo

Eén register instellen (functiecode 06)

Met functiecode 06H kan de gebruiker de inhoud van een enkel register wijzigen

Commandovoorbeeld: Stel de werkperiode van het instrument in op 15 seconden, adres 01H

Parameter-adreslijst





adres	parameter	Eigenschappen lezen en schrijven	Numeriek bereik	soort gegevens
6/40006	TSP-periodegegevens (1 decimaal).	R	0~999999999	DWord
8/40008	PM2,5-periodegegevens (1 decimaal).	R	0~999999999	DWord
10/40010	PM10-periodegegevens (1 decimaal).	R	0~999999999	DWord
33/40033	Lopende status (schrijf "0" om te stoppen)	R/W	0~1	Woord
38/40038	Aantal metingen	R/W	0~255	Woord
39/40039	Intervallen	R/W	0~255	Woord
40/40040	Vertragingstijd	R/W	0~255	Woord
41/40041	Bemonsteringscyclustijd	R/W	1~65535	Woord
60/40060	Lokaal adres	R/W	1~247	Woord





illustreren:

lGegevenstype: "Word" verwijst naar een 16-bits geheel getal zonder teken;

"DWord" verwijst naar een 32-bit geheel getal zonder teken.

l Lees- en schrijfattributen: "R" is alleen-lezen, "R/W" is leesbaar en beschrijfbaar, en het is verboden om gegevens te schrijven naar adressen die niet in de lijst staan ​​of die geen beschrijfbare attributen hebben;

lDe stofconcentratie is een geheel getal van 32 bits zonder teken.De hoge en lage bits bezetten elk een adres, met de lage bit vooraan en de hoge bit achterin.Vermenigvuldig de waarde met hoge cijfers met 65536 en tel de waarde met lage cijfers op om de parameterwaarde te verkrijgen, en deel vervolgens door 10 om de werkelijke waarde van de parameter te verkrijgen (eenheid: μg/m³).

lOm de bedieningsinstructies voor de gebruiker te vereenvoudigen, kunt u de 03H-instructie gebruiken om het PM-parameteradres te lezen, waarna het instrument automatisch start, waardoor het niet meer nodig is om instructies te verzenden om de instrumentstatus te schrijven, waardoor het voor gebruikers gemakkelijk wordt om de apparatuur te bedienen.
​

veiligheidsvoorschriften
Voorzorgsmaatregelen:
Om een ​​betrouwbaar gebruik van de apparatuur en de veiligheid van het personeel te garanderen, dient u tijdens installatie, gebruik en onderhoud aan de volgende zaken te voldoen:
lZorg er bij het installeren van de apparatuur voor dat de aardedraad in het netsnoer goed geaard is en zorg ervoor dat de ingangsstroom van de apparatuur DC 12V is;

lPlaats systeemapparatuur niet op een plaats die te koud of te warm is;

lDe stroomvoorziening van de apparatuur genereert tijdens het werken warmte, dus de werkomgeving moet goed geventileerd zijn om overmatige temperaturen en schade aan de machine te voorkomen;

l Bij regenachtig en vochtig weer of wanneer het langere tijd niet wordt gebruikt, moet de hoofdschakelaar van het apparaat worden uitgeschakeld;

lNiet-technisch personeel mag niet proberen de apparatuur zonder toestemming te demonteren en deze niet zonder toestemming repareren om ongelukken of ernstige schade aan de apparatuur te voorkomen.

ander
Veilig transport: het moet worden opgeslagen in een geventileerd, droog en schadelijk gasvrij magazijn en mag niet samen met chemicaliën, zure en alkalische stoffen enz. worden opgeslagen.

Veilig uitpakken: Na ontvangst van de goederen dient u de buitenverpakking zorgvuldig uit te pakken en voorzichtig te behandelen om schade aan de apparatuur binnenin als gevolg van een botsing te voorkomen.

Controleer na het uitpakken of de artikelen in de doos compleet zijn.Raadpleeg de paklijst.



Onderhoud instructies

DM-2510T online stofmeter is een zorgvuldig ontworpen en vervaardigd product.Een goede gebruiksomgeving is bevorderlijk voor het onderhoud van het instrument en verlengt de levensduur ervan.

Houd het droog en schoon.Overmatige vochtigheid en stof zullen de printplaat aantasten en de levensduur van de sensor verkorten;

Het is verboden om dit product te stoten, te trillen of te laten vallen om beschadiging van de printplaat te voorkomen;

Het is verboden om ruwe chemicaliën, reinigingsmiddelen en ontsmettingsmiddelen te gebruiken om het instrument schoon te maken.Als er vuil op het oppervlak zit, moet u dit schoonvegen met een pluisvrije doek gedrenkt in 75% alcohol terwijl de stroom is uitgeschakeld;

Als het instrument niet goed werkt, mag ongetraind personeel de host niet openen.Schakel de stroom onmiddellijk uit en stuur hem naar een aangewezen erkend servicepunt of bel de klantenservice. Ongetraind personeel zal u dan helpen.

Om de veiligheid en betrouwbaarheid van het instrument te garanderen, wordt aanbevolen het eenmaal per jaar te kalibreren.De gebruiker kan het instrument terugbrengen naar de productie-eenheid voor kalibratie, of de door de fabrikant verstrekte methode volgen om kalibratie uit te voeren op een meetstation dat voldoet aan de industriële voorschriften.



Dienst na verkoop
De DM-2510T online stofmeter is een instrument dat zorgvuldig door ons bedrijf is ontwikkeld voor stofdetectie en -monitoring.Het bedrijf belooft hierbij dat het instrument een jaar garantie en levenslang onderhoud heeft.

Serveer aandachtig en oprecht voor jou en mij.Ons bedrijf houdt zich aan het principe om klanten op de eerste plaats en service op de eerste plaats te zetten en zal de verzoeken en vragen van klanten één voor één beantwoorden en beantwoorden.Ons bedrijf besteedt altijd aandacht aan de allernieuwste technologie in de branche, houdt altijd rekening met de behoeften van de klant en zet zich in voor het oplossen van gebruikersoplossingen.Terwijl we ons houden aan de volwassen productkwaliteit, lanceren we tijdig verschillende producten en oplossingen die geschikt zijn voor klanten.

Creëer een nieuw model voor de ontwikkeling van toekomstige zuiveringsproducten en voorzie klanten van slimmere, veiligere en veiligere zuiveringsproducten.Ik geloof dat, hoewel onze mensen zich op de toekomst concentreren, ze ook op het heden zullen zijn gebaseerd, de wereldtechnologie zullen blijven volgen, de toepassingsgebieden van nieuwe technologieën actief zullen uitbreiden en voortdurend oplossingen zullen introduceren die op maat zijn gemaakt voor gebruikers.

Als u vragen heeft, kunt u te allen tijde contact met ons opnemen.

ØProductonderhoud

ØKalibratie van producten

ØProductinstallatie en testen

ØProductverificatie en verificatiedocumenten verstrekken

ØProducttechnische ondersteuning

ØVerkoop van verbruiksartikelen

ØProductlevering ter inspectie (meetinstituut)



Schema

De nieuwe luchtkwaliteitsnormen van het PM2,5-meetnet, de daggemiddelde normwaardeverdeling is als volgt:





niveau van de luchtkwaliteit	24-uurs PM2,5 gemiddelde standaardwaarde
uitstekend	0~35ug/m3
Goed	35~75ug/m3
lichte vervuiling	75~115ug/m3
Matig vervuild	115~150ug/m3
zware vervuiling	150~250ug/m3
ernstige vervuiling	Groter dan 250ug/m3



Verpakking en levering


FAQ
1. Vraag: Welke informatie moet worden verstrekt om het geschikte model te kiezen?
A: Toepassingsgebied, nominale druk, gemiddelde en gemiddelde temperatuur, voeding, uitgang,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2. Vraag: Bent u een handelsbedrijf of een fabrikant?
A: Wij zijn een ISO-goedgekeurde fabrikant gespecialiseerd in niveau- en debietmeetinstrumenten.
OEM- en ODM-service zijn beschikbaar.Welkom om ons in China te bezoeken.
3. Vraag: Wat is uw MOQ?
A: Om onze samenwerking te starten, is de monsterbestelling acceptabel.
4. Vraag: Wat is uw leverdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum bedraagt ​​ongeveer 3-15 werkdagen na ontvangst van de betaling.
5. Vraag: Wat zijn uw betalingsvoorwaarden?
A: Wij ondersteunen T/T, PayPal, Western Union.
Voor massaproductieorders geldt een aanbetaling van 30% vooraf en een saldo van 70% vóór verzending.
6. Vraag: Heeft u garantie op de flowmeter?
A: Ja, we hebben de garantie van 12 maanden.
