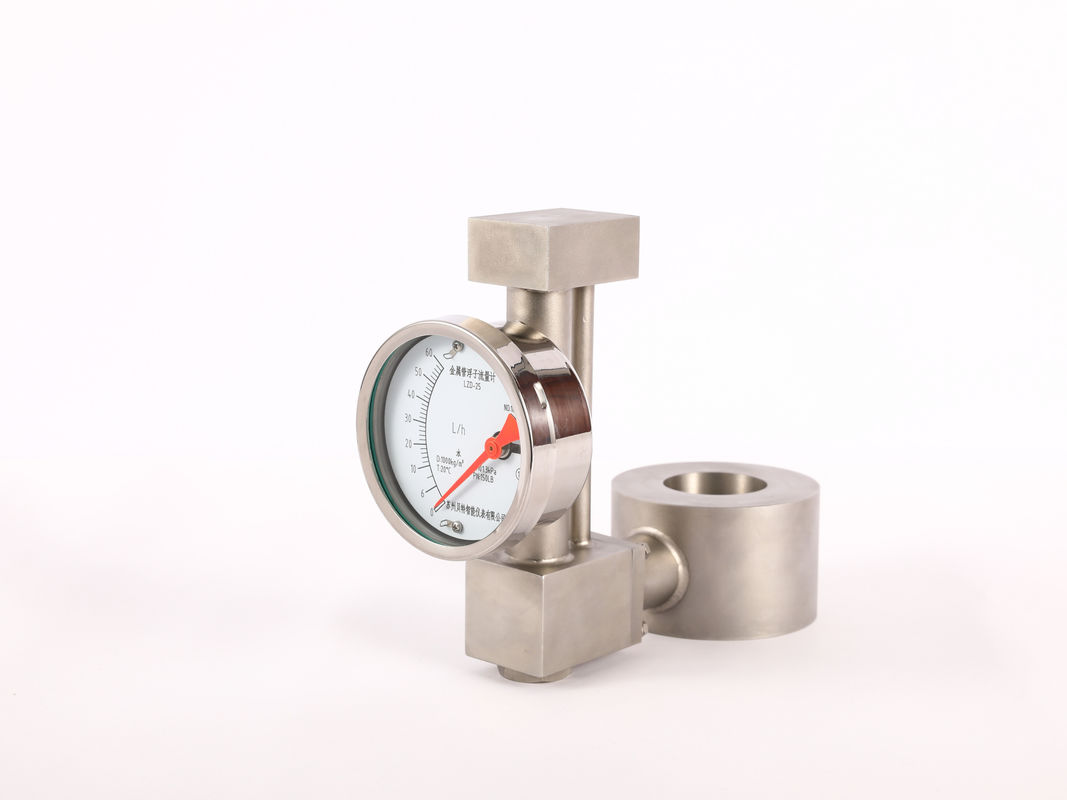

Stroommeter voor openingen

Variabele oppervlakte Metalen buis Float Stroommeter Gasniveau Kleine stroompointer DN15-DN100

Beschrijving
Wanneer de vloeistof die de pijp vult, door de versperringstoestel in de pijp stroomt, vormt de stroomstroom een lokale samentrekking bij het versperringstuk van de versperringstoestel,waardoor de doorstroming wordt verhoogd en de statische druk wordt verlaagdDe druk van het medium wordt verhoogd door de druk van het medium te verminderen, waardoor de druk voor en na het verstikkingsstuk toeneemt.hoe groter het drukverschil vóór en na de versperringDaarom kan de vloeistofstroom worden gemeten door het drukverschil te meten. Deze meetmethode is gebaseerd op de wet van behoud en de wet van de stroomcontinuïteit.
De intelligente versneller (orifice flowmeter) is een nieuwe generatie stroommeter die de stroom, temperatuur,en drukdetectiefuncties en kan automatisch compenseren voor temperatuur en drukHet maakt gebruik van microcomputertechnologie en nieuwe
Het is een technologie met een micro-energieverbruik en heeft krachtige functies. , compacte structuur, eenvoudige bediening en gebruiksgemak.

Gebruik
De norm voor het afremmen van de ringvormige opening van de kamerplaat en de openingplaat van de flens van het LG/FB-type is een schaalloze stroommeting.Het wordt gebruikt in combinatie met pneumatische of elektrische differentialdruktransmitters of dubbele blaas differentialdruktransmittersIn de metallurgie, chemie, aardolie en elektriciteitsindustrie is het drukverschil dat wordt gegenereerd door vloeistof, gas,en stoom die door de openingsplaat stroomt met een gemiddelde temperatuur van ≤ 400 °C wordt continu gemetenDe zender zet het drukverschilsignaal om in een evenredig uitgangssignaal en dan zijn er secundaire instrumenten of regelgevers die de gemeten stroom registreren, aangeven of regelen..

Fundamenteel
Installeer in de pijpleiding afsluitingselementen zoals openingsplaten of sproeiers.wanneer de vloeistof door het versperringsdeel stroomtDe statische druk van de vloeistof aan de achterkant van het verstikkingselement neemt af.resulterend in een statisch drukverschil voor en na de versperring (zie figuur 1)Er is een definitieve numerieke relatie tussen dit statische drukverschil en de doorstroming van de vloeistof, consistent met Q=K.Gebruik een differentialdrukzender (of differentialdrukmeter) om de differentialdruk te meten voor en na het versperringselement om de doorstroming te meten.

Installatievereisten
De installatie van de versperringstoestel heeft betrekking op de volgende pijpleidingen en -toebehoren: weerstandsstuk nr. 1 en weerstandsstuk nr. 2 aan de voorzijde van het versperringstuk,weerstandsstuk nr..1 aan de rechterzijde onder het verstikkingsstuk, weerstandsstuk nr. 2 stroomopwaarts van het verstikkingsstuk tot aan het buisgedeelte tussen het stroomafwaarts stroomopwaarts van het verstikkingsstuk nr.1 weerstandsstuk en de differentialdruksignaalleiding, enz.


Specificatie
LF-A serie geïntegreerde orifice stroommeter is een split-stroommeter met drijvende
De substroommeter wordt naast de meetbuis geïnstalleerd en is geïntegreerd met de openingsplaat voor de splitsing van de stroom.
Het heeft vier verschillende connectoren voor gebruikers om uit te kiezen, namelijk "threaded" (AT),
"Flang" (AF) en "klem" (AC), afzonderlijk type (AD).
Wanneer de openingsplaat wordt geïnstalleerd, ontstaat op de voor- en achterzijde van de openingsplaat een drukverschil.
Een float flowmeter wordt in de tak inlaat en uitlaat geïnstalleerd, zodat de stroom door de float
De doorstroming van de meter is gelijk aan de doorstroming door de hoofdpijp, dus de vloeistof die door de hoofdpijp
De doorstroming kan worden aangegeven door de schaal van de glazen floatstroommeter.
·Mediumtemperatuur: PVC: 0~60°C,
SS304:0~120°C
·Nauwkeurigheid: ±2,5%
·Bedrijfsdruk: 1,0 MPa




Installatierichting:
De installatierichting van de LF-A-afvoermeter kan worden gewijzigd zoals in de figuur rechts wordt weergegeven.
Links→rechts, rechts→links en boven→onder, het is heel gemakkelijk om de stroomrichting van de stroommeter in het veld te veranderen.


Verpakking en levering


Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
