| Plaats van herkomst | China |
| Merknaam | BEITE |
| Certificering | CE ISO |

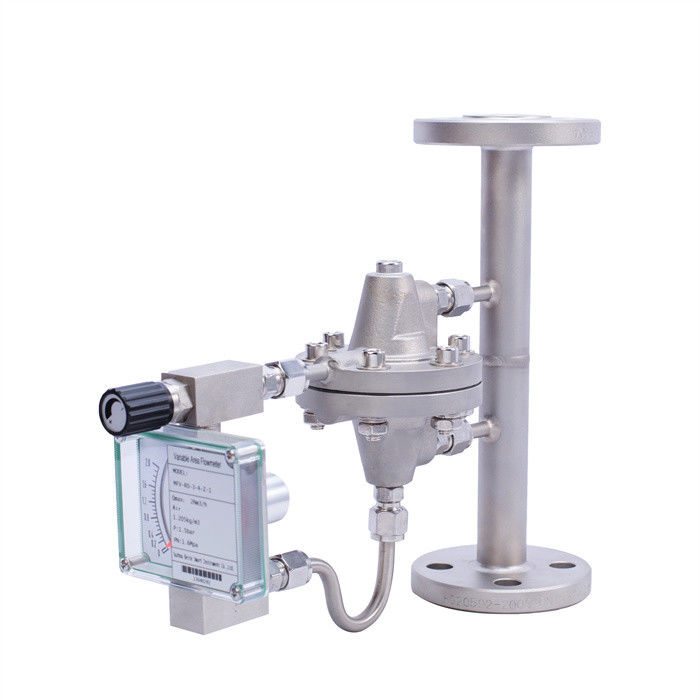

DN15-DN100 Mechanische indicator Stoommetalenbuis Rotameter Variabele oppervlakte Riolering Chloor Zuurstof Stikstofgas
Beschrijving
Dit product maakt gebruik van een metalen buis zwevende of glazen rotor stroommeter en een constant stroomklep om een stroom zuiveringsapparaat te vormen om stroommeting te bereiken en een constante stroomopbrengst te waarborgen.Vanwege de veiligheid en betrouwbaarheid van de floatstroommeter en de kenmerken van nauwkeurige en stabiele metingenDeze serie luchtblaasapparaten kan zorgen voor een constante stroomopbrengst wanneer de inlaat- of uitlaatdruk verandert.staal, enz. In de procesregeling van zenders in chemische vezels, textiel en andere industrieën zoals zuivering en meet van het vloeistofniveau onder differentialdruk.De ontwerpstructuur van deze serie producten voldoet volledig aan de eisen van industriële controle, en de toepasselijke installatievoorwaarden volledig voldoen aan de eisen van de meettechnologie van het instrument.
Aan de rechterkant zijn typische toepassingen onder veranderende gastoevoerdruk weergegeven: het gas dat wordt geleverd door de gasbron van de hoofdpijplijn kan naar behoefte in meerdere vertakkingen worden verdeeld.Als de gasstroom van verschillende takken is gesloten of ingesteldWanneer de luchttoevoerdruk van de hoofdpijplijn verandert, kan het op de drager geïnstalleerde eenkanaalspoelingsapparaat de doorstroming nauwkeurig meten.
Kies een geschikte locatie voor de installatie van het stroomafzuigapparaat om ervoor te zorgen dat het stroomafzuigapparaat van de stroomafmeter gemakkelijk te ontfouten, schoon te maken en te demonteren is.Zorg ervoor dat de stroomrichting van het medium dezelfde is als de richting die vereist is door het stroomafzuigapparaat, en sluit alle fijnstelnaaldkleppen. Voordat u in bedrijf neemt, moet u de pijpleiding leegmaken en zuiveren om een botsing te voorkomen.en de doorstroming moet worden gewijzigd door het aanpassen van de opening van de klep om te voorkomen dat de drijver wordt getroffen, waardoor de meetonderdelen beschadigd raken.
specificatie
| Instrumentenmodel | LZB uitgerust | LZZ voorzien van: |
| Floatstroommeter voor glazen buizen | Metalen buizen met floatstroommeter | |
| Meetbereik | ||
| (waarde van 100%) | ||
| Water: 20°C | 3-1001/h | 25-4∞Ol/h |
| Lucht | 50-3400I/h | 0.7-80 m3/h |
| O.1MPa.20°C | ||
| Afstandsverhouding | 10.1 | 10.1 |
| nauwkeurigheidsniveau | 4 | 1.5 |
| stroomschaal | werkelijke stroomschaal | werkelijke stroomschaal |
| Middeldruk | Hoogste grens 1,0 MPa | Hoogste grens 6,4 MPa |
| (Er kunnen speciale eisen worden toegevoegd) | ||
| Gemiddelde temperatuur | -20°C -100°C | -20 °C-200 °C |
| omgevingstemperatuur | -20°C-60°C | -20'C-60°C |
| Mediamateriaal | 304 316 | 304 316 |
| schelp | Plastic PVC | Gemaakte knop, gespot met epoxyhars |
| procesverbinding | ||
| Kaarthoes | φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| Draad | 1/4W NPT | 1/4W NPT |
| 1/2 ‰ NPT | 1/2 ‰ NPT | |
| flenzen | 1/2 ̊ ANSI 1501b | 1/2 ‰ ANSI 150 lb |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| speciaal | Volgens de eisen van de gebruiker | Volgens de eisen van de gebruiker |
Voorzorgsmaatregelen voor de installatie
Kies een geschikte locatie voor de installatie van het stroomafzuiveringsapparaat om ervoor te zorgen dat het stroomafzuiveringsapparaat van de stroomafmeters gemakkelijk te debuggen, schoon te maken en te demonteren is.Aangezien het zuiveringsapparaat drijft stroommeter is uitgerust met een botsing overdracht systeemBij de installatie moet worden gewaarborgd dat het interferentieveld dat door andere werkapparatuur wordt gegenereerd, geen invloed heeft op de meetresultaten van de stroommeter.zorgen dat het stroomafzuigapparaat stabiel is en
De installatie-afmetingen mogen de gegeven afmetingen niet te veel of te weinig overschrijden om te voorkomen dat trek- en drukkrachten op de zuiveringsinrichting werken.Wanneer het vloeibare medium ferromagnetische deeltjes bevat, a
Zorg ervoor dat de stroomrichting van het medium dezelfde is als die die vereist wordt door de stroomreinigingsinrichting.Bij de installatie van het instrument, sluit alle fijnsturing naaldkleppen.
Voor de inwerkingtreding moet de pijpleiding worden leeggemaakt en schoongemaakt om een botsing te voorkomen.De stroom moet worden gewijzigd door de opening van het klep aan te passen om te voorkomen dat de drijver wordt getroffen en daardoor de meetonderdelen worden beschadigd..
| Verwijderingsinrichting van de LZ-serie | |||||||||
| 1Instrumentenmodel: LZ | |||||||||
| 2. Klassificatiemodellen | |||||||||
| B. | Kies een glazen buisstroommeter (DK-serie wordt over het algemeen gebruikt voor de stroom van de glazen rotor) | ||||||||
| Z. | Kies een stroommeter voor metalen buizen | ||||||||
| WB | Kies een micro-stroom metalen buis stroommeter | ||||||||
| 3. Spoelmodus (als het om een enkele tafel gaat, hoeft deze code niet te worden geselecteerd) | |||||||||
| Eenmalige schoonmaak | |||||||||
| 2 | Dubbele zuivering | ||||||||
| 3 | Meerkanaalspoeling (speciale kan worden aangepast aan de behoeften van de gebruiker) | ||||||||
| 4.Installatieformulier | |||||||||
| D | enkelvoudige tafel | ||||||||
| M | Paneltype | ||||||||
| 5. Drukregeling | |||||||||
| RE | Regeling van de inlaatdruk | ||||||||
| RA | Aanpassing van de uitlaatdruk | ||||||||
| 6. Procesverbinding | |||||||||
| F | Flankenverbinding | ||||||||
| S | Draadverbinding | ||||||||
| K | Kaarthoesverbinding | ||||||||
| 0 | Volgens de eisen van de gebruiker | ||||||||
| 7.Materiaal | |||||||||
| P | 304 | ||||||||
| R | 316 | ||||||||
| N | 316L | ||||||||
| 8.andere | |||||||||
| L | met een drukweergave | ||||||||
| G | met magnetisch filter | ||||||||
Kenmerken
1. METALLE STRUCTURE Ontwerp
Een robuust geheel metalen structuurontwerp, geschikt voor het meten van gassen en vloeistoffen in verschillende industrieën.
2. CASE STRUCTURE Ontwerp
Kan procesdruk onder 6,4 MPa meten
Stroom- en drukindicatie (facultatief) ter plaatse
3. KONICALE METERINGSBOOM
Montage met één meter, montage met een paneel, montage met een kast (facultatief), breder meetbereik en betere meetlineariteit.
4. CONNECTIEMETHODEN
Een verscheidenheid aan procesverbindingsmethoden zoals flenzen, klemmen en draden zijn beschikbaar om aan de meeste behoeften van fabriekstoepassingen te voldoen.
5. MATERIAL VOLGELIG
Roestvrij staal, titanium, Hastelloy, PTFE, FEP en andere materialen.
6Magnetisch koppelingssysteem
Gebruik de LZ-serie float flowmeter van ons bedrijf
Stroom- en drukindicatie (facultatief) ter plaatse
Verpakking en levering
Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
