| Plaats van herkomst | China |
| Merknaam | BEITE |
| Certificering | CE ISO |
Beschrijving

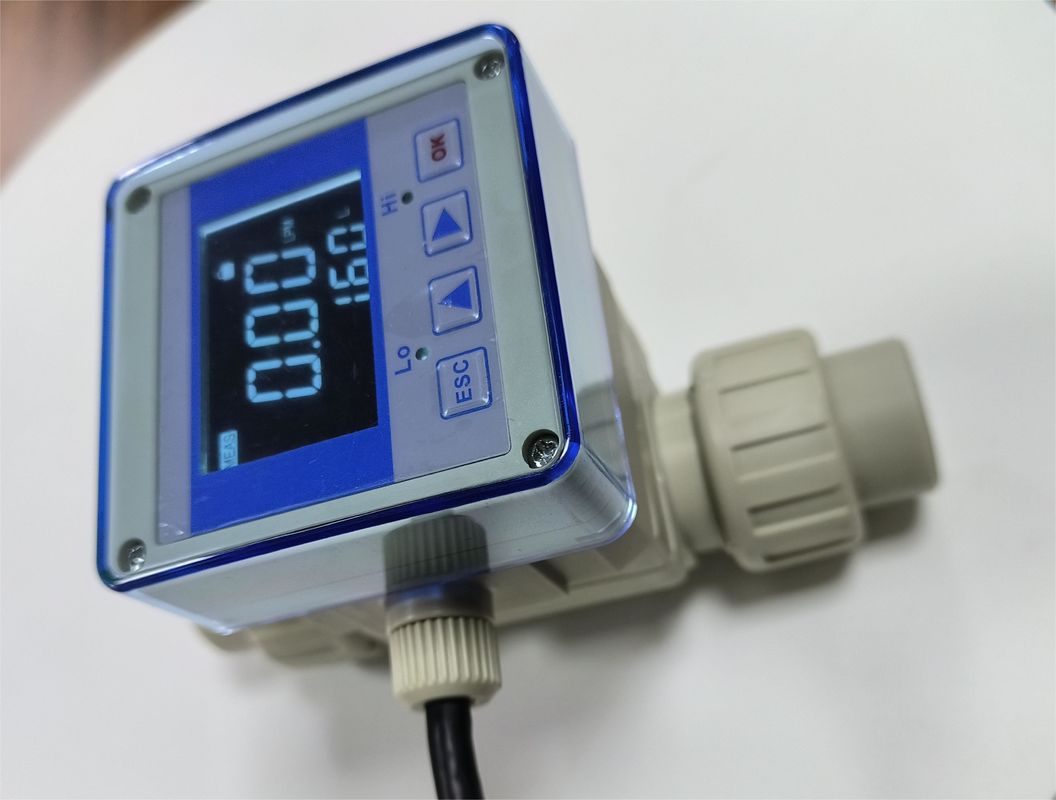

Plastic impeller flowmeters worden voornamelijk gebruikt in de halfgeleiderindustrie.
| Meetsap | water of chemische vloeistof |
| meetnauwkeurigheid | ±1,0% van F.S.@25°C |
| maximale doorstroming | 10 m/s max. |
| minimumstroom | 0.3m/min |
| werkdruk | 5 kg/cm2 |
| Stroombereik | 10:01 |
| Reactietijd | realtime |
| Materiaal | Hoofdpijp: PP/Rempeller: PVDF |
| Werktemperatuur | < 80°C |
| werkomgeving | -20°C~+80°C;35%~85%RH |
| beschermingsniveau | IP-65 |
| besturingsuitgang | 4·20 mA; RS485; alarmbel op de bovenste en onderste grens |
1 Toonbeeld van het instrument
2 Draad
3 Sensor
4 Stuwkracht
5 Lichaam van de buis
6 Sluiting voor buizen
Algemene structurele afmetingen
Eenheid: (mm)
| De diameter van de buis | H | L | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
Juiste plaats van de installatie
Korrect Onjuist
Korrect Onjuist
Korrect Onjuist
Korrect Onjuist
Sensoromvang
| Specificaties en modellen | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| toepassingsgebied (LPM) | 0 ¢10 ¢30) | 0 ¢ 70 | 0 ¢ 110 | 0 ¢240 | 0 ¢ 360 | ||||||||
| Tips | 1) Transmissiebereik: 4,0 × 20,0 mA 2)485 communicatieprotocol: Modbus RTU protocol |
||||||||||||
Adres van het register van Modbus Holding
| Adres van het register | Numeriek type | illustratie | |||||||||||
| 1999 | UINT16 | Instantane doorstroming*100 eenheden m/h | |||||||||||
| 2000 | UINT16 | De onderste 16 bits van de cumulatieve doorstroming * 100, eenheid m | |||||||||||
| 2001 | UINT16 | Geaccumuleerde doorstroming * 100 hoog 16 cijfers per eenheid m3 | |||||||||||
Bedradingsdiagram
Voorzorgsmaatregelen voor de installatie
1) Zorg ervoor dat de meetpijp vol is met water, anders kan dit tot meetfouten leiden.
2) Kan horizontaal of verticaal worden geïnstalleerd.
3) Bij de installatie van de stroomsensor dient vóór en na de stroomsensor een passende lijnlengte te worden bewaard om wervelstromen te voorkomen.de stroomafwaartse afstand moet meer bedragen dan het drievoudige van DN)
4) Installeer een geschikt filter voor de stroomsensor om te voorkomen dat vreemde stoffen de rotor beschadigen.
5) Spoel de pijpleiding niet af nadat de stroomsensor is geïnstalleerd, anders kan de keramische schacht beschadigd raken.
Verpakking en levering
Veelgestelde vragen
1V: Welke informatie moet worden verstrekt om het juiste model te kiezen?
A: Toepassingsgebied, Nominale druk,Medium & medium temperatuur, Stroomvoorziening, Output,
Stroombereik, nauwkeurigheid, verbinding en andere parameters.
2V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een ISO-gecertificeerde fabrikant die gespecialiseerd is in niveau- en stroommetingsinstrumenten.
OEM & ODM service zijn beschikbaar. Welkom om ons te bezoeken in China.
3. V: Wat is uw MOQ?
A: Om onze samenwerking te beginnen, is een monsterbestelling aanvaardbaar.
4. V: Wat is uw leveringsdatum voor de Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter?
A: De leverdatum is ongeveer 3-15 werkdagen na ontvangst van de betaling.
5V: Wat zijn uw betalingsvoorwaarden?
A: We ondersteunen T/T, PayPal, Western Union.
Voor massaproductie is het 30% aanbetaling en 70% saldo voor verzending.
6. V: Heeft u een garantie voor de stroommeter?
A: Ja, we hebben de garantie van 12 maanden.
